Charakterystyka

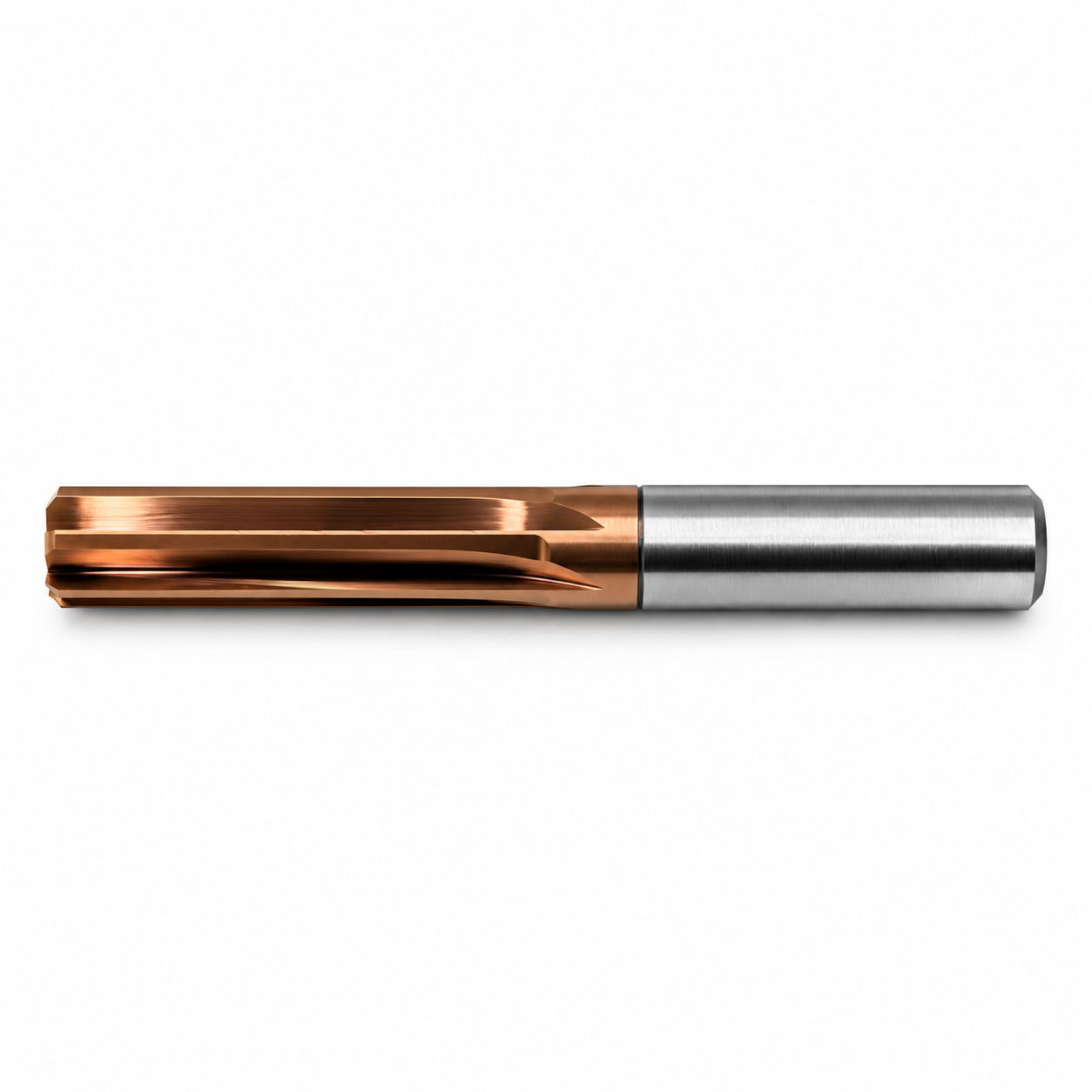

Rozszyfrowanie kodu rozwiertaka ISO:
- 10: Średnica robocza (skrawająca) wynosząca 10,0 mm.
- 35: Długość części roboczej (ostrzy skrawających) równa 35 mm.
- 10: Średnica chwytu walcowego (trzpienia mocującego) wynosząca 10 mm.
- 70: Długość całkowita całego narzędzia wynosząca 70 mm.
- 6: Liczba ostrzy / rowków wiórowych (narzędzie 6-ostrzowe – Z6 / 6F).
- 6: Klasa tolerancji wykonania chwytu (h6), co zapewnia najwyższą koncentryczność i minimalizuje bicie promieniowe w oprawkach precyzyjnych.
- KLASA DOKŁADNOŚCI H7: Gwarantuje wykonanie otworu w tolerancji pasowania H7. Dla średnicy nominalnej 10 mm wymiar gotowego otworu musi mieścić się w rygorystycznym przedziale od 10,000 mm do 10,015 mm (maksymalnie do 15 mikronów na plusie)
