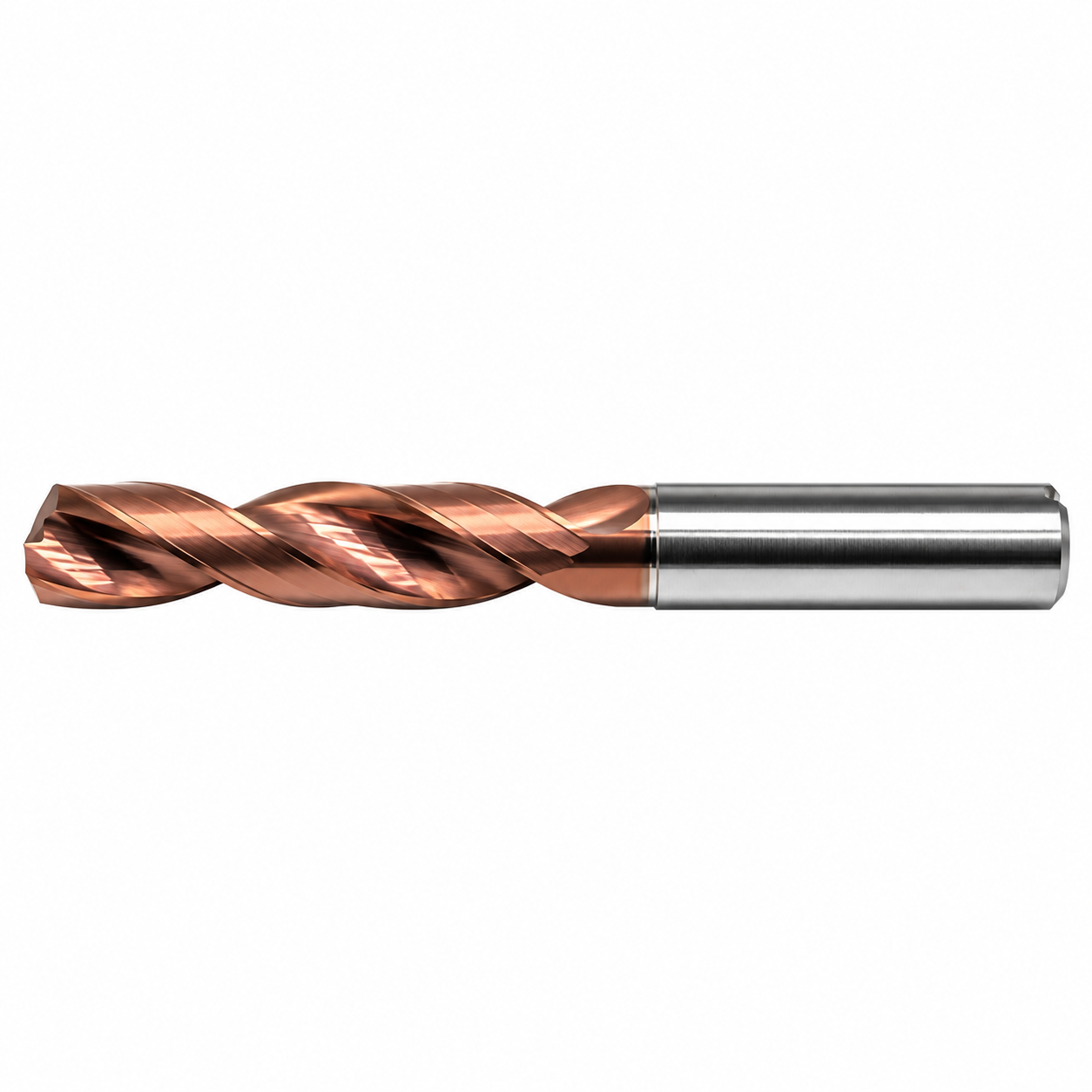

Charakterystyka
Rozszyfrowanie kodu wiertła ISO:
- 14 – Średnica robocza wiertła (d₁): Wynosi dokładnie 14,0 mm.
- 77 – Długość części roboczej / rowka wiórowego (l₂): Wynosi 77 mm. Gwarantuje to odpowiednią przestrzeń na swobodną i wydajną ewakuację wiórów podczas wiercenia otworów o głębokości technologicznej 5D (5 × 14,0 mm = 70 mm czystej głębokości otworu) z zachowaniem bezpiecznego marginesu na wyjście i wycofanie narzędzia.
- 124 – Długość całkowita wiertła (l₁): Wynosi 124 mm od wierzchołka wiertła do końca chwytu.
- D14 – Średnica chwytu mocującego (d₂): Wynosi 14,0 mm. W tym przypadku średnica robocza i średnica chwytu są równe (chwyt prosty zgodny z normą DIN 6535 HA). Zapewnia to maksymalną współosiowość i pozwala na niezwykle sztywne mocowanie w oprawkach termokurczliwych, hydraulicznych oraz tulejkach ER.
