Charakterystyka

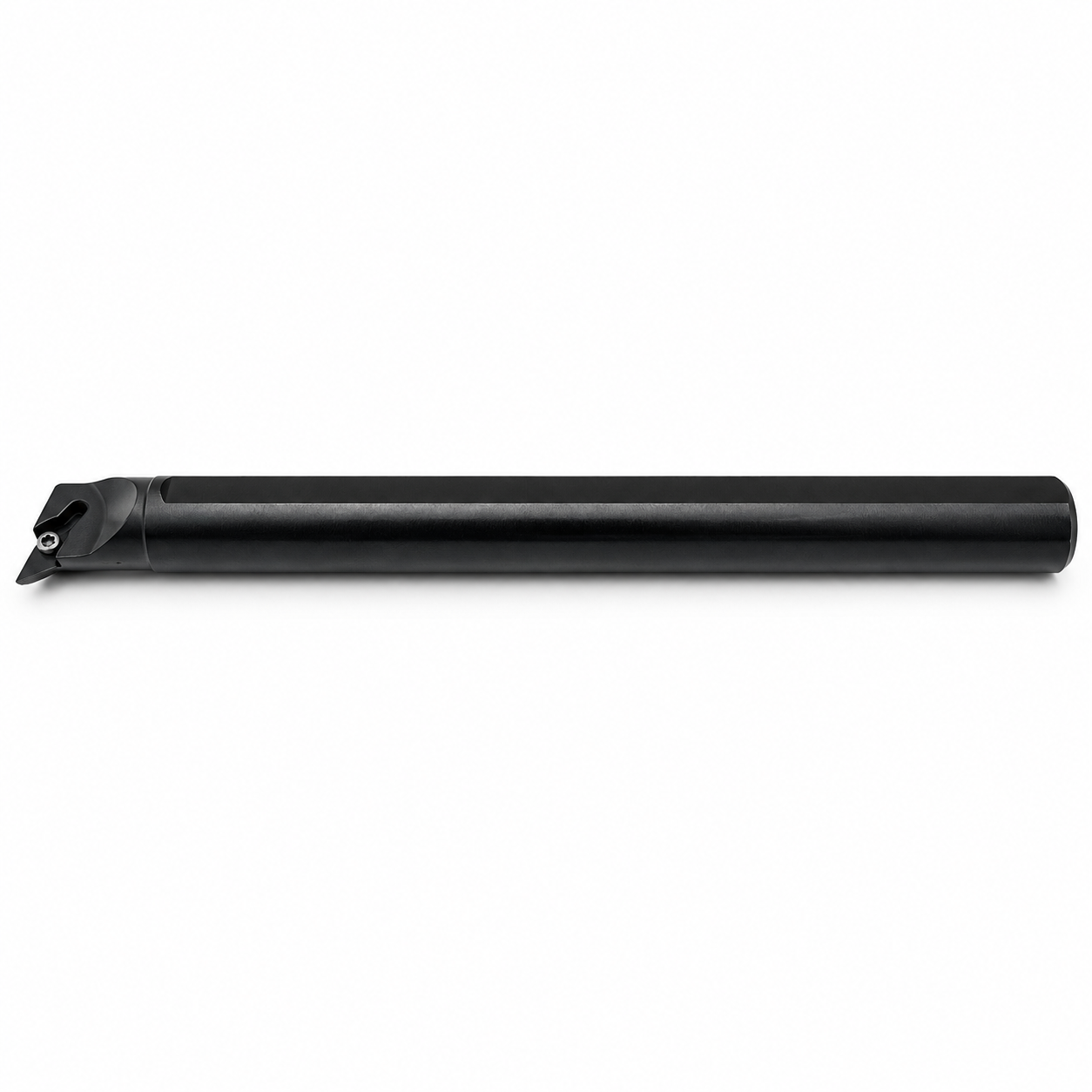

Rozszyfrowanie kodu noża ISO:
- S – Materiał wykonania trzonka. Klasyczny korpus wykonany z ulepszanej cieplnie stali stopowej. Zapewnia optymalną sztywność i stabilność konstrukcji przy standardowych wysięgach roboczych.
- 16 – Średnica trzonka noża. Średnica okrągłego chwytu narzędzia wynosi dokładnie ∅ 16 mm.
- Q – Długość całkowita narzędzia. W normie ISO ta litera określa długość całkowitą korpusu, która dla symbolu „Q” wynosi dokładnie 180 mm.
- S – System mocowania płytki skrawającej. Mocowanie typu „Screw Lock” (system S). Płytka jest dociskana centralną śrubą Torx bezpośrednio do gniazda. Brak dodatkowych łapek dociskowych nad płytką maksymalizuje wolną przestrzeń, ułatwiając swobodny wylot wiórów.
- V – Kształt płytki skrawającej. Współpracuje z wąskimi płytkami rombowymi o bardzo ostrym kącie wierzchołkowym wynoszącym 35° (płytki typu VBMT lub VCMT).
- Q – Kąt przystawienia oprawki do materiału. Główny wyróżnik tego noża – litera Q oznacza specyficzny kąt przystawienia wynoszący dokładnie 107,5° (kąt przystawienia krawędzi wynosi -17,5°). Taka geometria powoduje, że krawędź tnąca jest skierowana pod kątem ostrym do tyłu. Służy do bardzo specyficznych operacji profilowych, podcinania uskoków wewnętrznych wstecznych oraz zaawansowanego toczenia kopiowego.
- C – Kąt przyłożenia płytki. Określa, że nóż współpracuje z płytkami o dodatnim kącie przyłożenia wynoszącym 7° (płytki z literą C na drugiej pozycji, np. VCMT lub VCGT).
- R – Kierunek pracy (Wersja wykonania). Oprawka prawotnąca (Right-hand) przeznaczona do standardowej obróbki wewnętrznej przy lewych obrotach wrzeciona (M03).
- 11 – Rozmiar gniazda płytki (Długość krawędzi). Określa wielkość krawędzi tnącej płytki, która wynosi ok. 11 mm. Nóż pasuje pod płytki o oznaczeniu VCMT 1103.. lub VCGT 1103.. (co potwierdza dopisek w Twoim zapytaniu).
