Charakterystyka

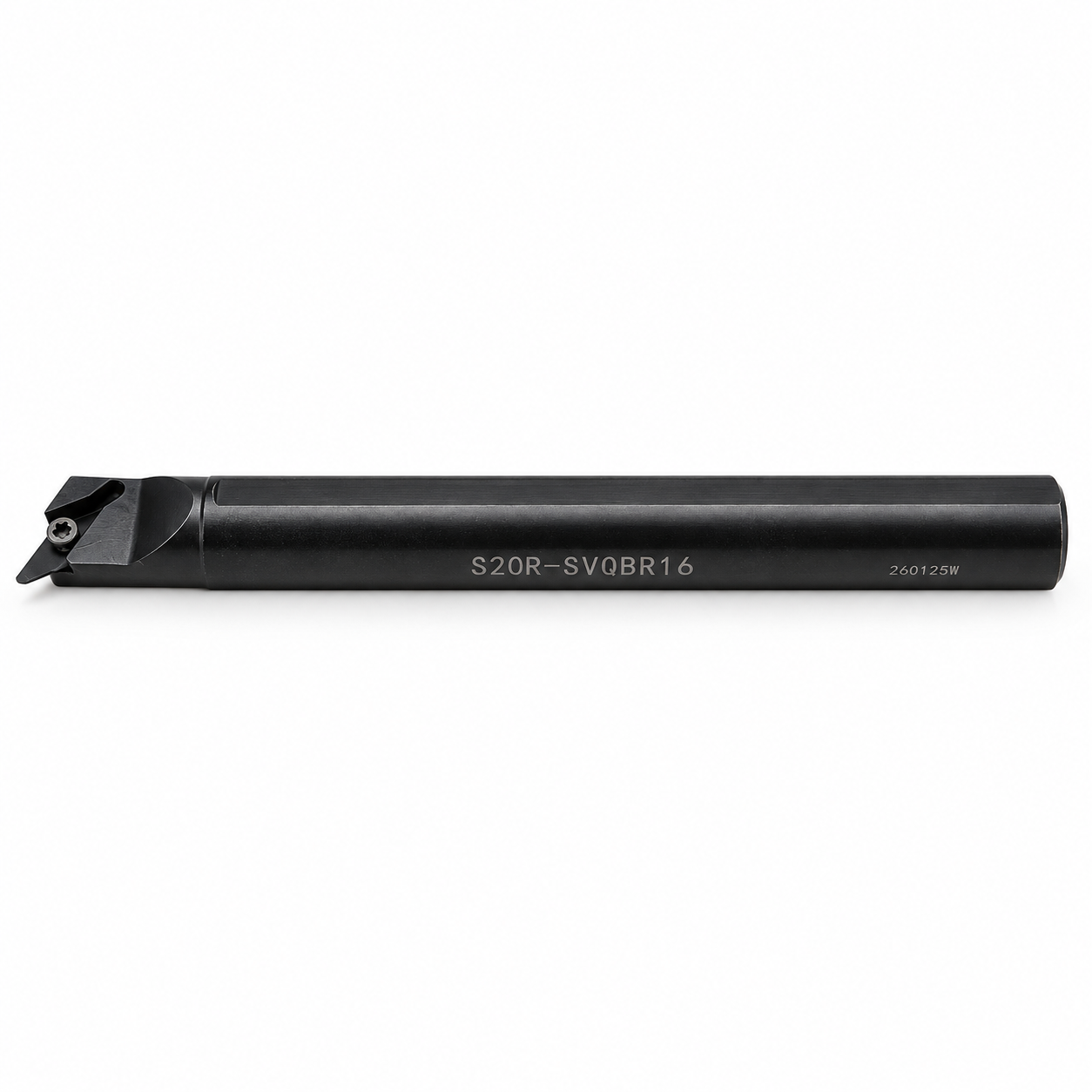

Rozszyfrowanie kodu noża ISO:
- S – Materiał wykonania trzonka. Klasyczny korpus wykonany z ulepszanej cieplnie stali stopowej. Zapewnia optymalną sztywność dla standardowych wysięgów roboczych.
- 20 – Średnica trzonka noża. Srednica okrągłego chwytu narzędzia wynosi dokładnie ∅ 20 mm.
- R – Długość całkowita narzędzia. W normie ISO dla narzędzi wewnętrznych ta litera oznacza długość całkowitą korpusu, która wynosi dokładnie 200 mm.
- S – System mocowania płytki skrawającej. Mocowanie typu „Screw Lock” (system S). Płytka jest dociskana centralną śrubą Torx z łbem stożkowym bezpośrednio do gniazda. Brak dodatkowych łapek nad płytką zapewnia idealną przestrzeń na swobodne odprowadzanie wiórów z ciasnego otworu.
- V – Kształt płytki skrawającej. Współpracuje z wąskimi płytkami rombowymi o ostrym kącie wierzchołkowym wynoszącym 35° (płytki typu VBMT 1604.. lub VCMT 1604..).
- Q – Kąt przystawienia oprawki do materiału. Specyficzny kąt przystawienia wynoszący dokładnie 107,5° (kąt przystawienia krawędzi wynosi -17,5°). Taka geometria powoduje, że krawędź tnąca jest skierowana pod kątem ostrym do tyłu. Służy do operacji profilowych, podcinania uskoków wewnętrznych wstecznych oraz toczenia kopiowego.
- B – Kąt przyłożenia płytki.Współpracuje z płytkami o dodatnim kącie przyłożenia wynoszącym 5° (płytki z literą B na drugiej pozycji, np. VBMT).
- R – Kierunek pracy (Wersja wykonania). Oprawka prawotnącą (Right-hand) przeznaczona do standardowej obróbki wewnętrznej przy lewych obrotach wrzeciona (M03).
- 16 – Rozmiar gniazda płytki (Długość krawędzi). Nóż pasuje pod niezwykle popularne płytki o wielkości boku ok. 16 mm (pełne oznaczenie płytki to VBMT 1604.. lub VCMT 1604..).
