Charakterystyka

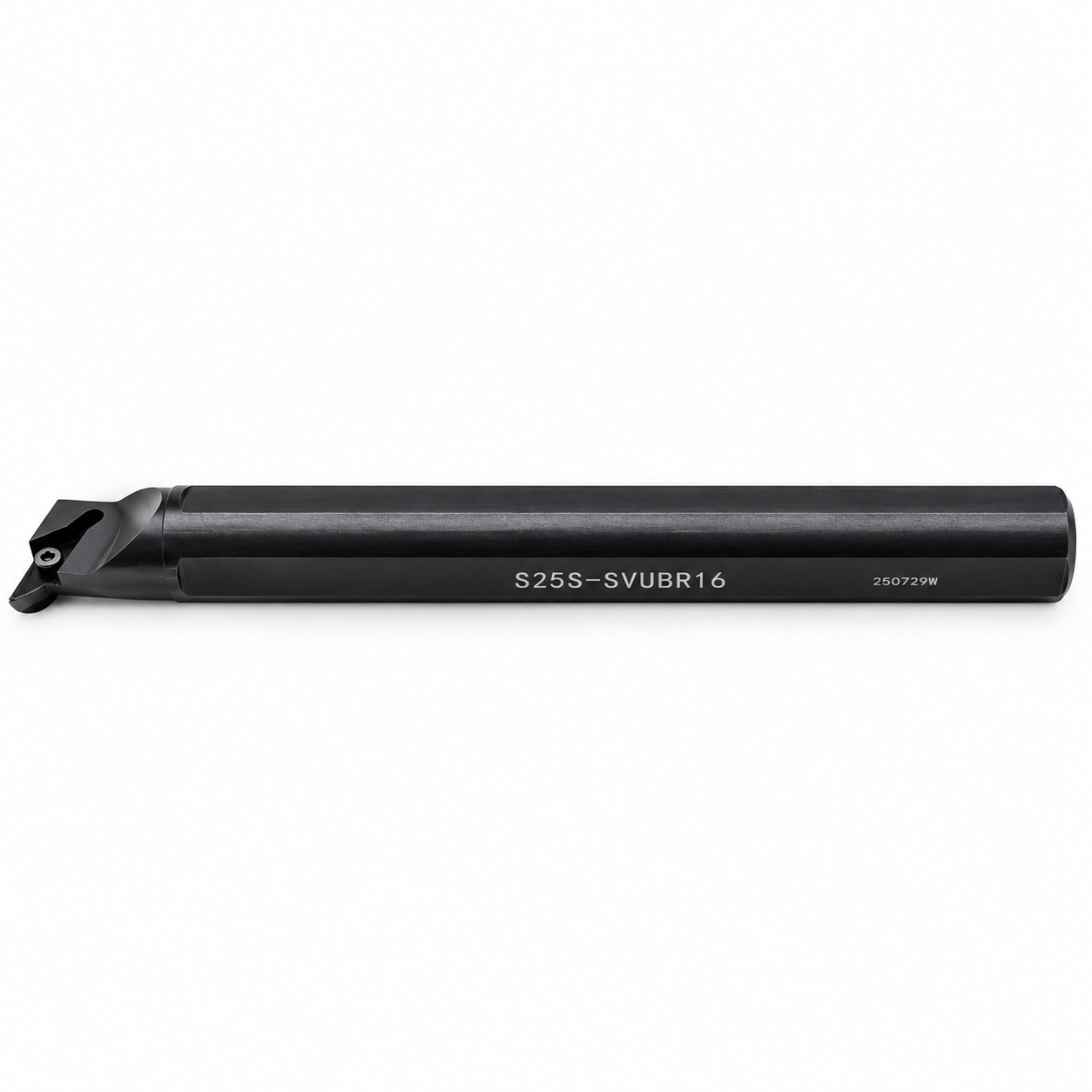

Rozszyfrowanie kodu noża ISO:
- S – Materiał wykonania trzonka. Klasyczny korpus wykonany z ulepszanej cieplnie stali stopowej. Zapewnia optymalną sztywność i tłumienie drgań dla standardowych wysięgów roboczych.
- 25 – Średnica trzonka noża. Średnica okrągłego chwytu narzędzia wynosi dokładnie ∅ 25 mm.
- S – Długość całkowita narzędzia. Druga litera S w tej sekcji normy ISO określa długość całkowitą korpusu, która wynosi dokładnie 250 mm.
- S – System mocowania płytki skrawającej. Mocowanie typu „Screw Lock” (system S). Płytka jest dociskana centralną śrubą Torx z łbem stożkowym bezpośrednio do gniazda. Brak dodatkowych łapek nad płytką zapewnia idealną przestrzeń na swobodne odprowadzanie wiórów z ciasnego otworu.
- V – Kształt płytki skrawającej. Współpracuje z wąskimi płytkami rombowymi o bardzo ostrym kącie wierzchołkowym wynoszącym 35° (płytki typu VBMT lub VCMT).
- U – Kąt przystawienia oprawki do materiału. Główny wyróżnik tego modelu – litera U oznacza specyficzny kąt przystawienia wynoszący dokładnie 93° (kąt przystawienia krawędzi, tzw. lead angle wynosi -3°). Geometria główki jest tak podcięta, aby umożliwić swobodne toczenie kopiowe wsteczne i profilowe w obu kierunkach bez kolizji grzbietu noża ze ścianką otworu.
- B – Kąt przyłożenia płytki. Współpracuje z płytkami o dodatnim kącie przyłożenia wynoszącym 5° (płytki z literą B na drugiej pozycji, np. VBMT).
- R – Kierunek pracy (Wersja wykonania).Oprawka prawotnącą (Right-hand) przeznaczona do standardowej obróbki wewnętrznej przy lewych obrotach wrzeciona (M03).
- 16 – Rozmiar gniazda płytki (Długość krawędzi). Nóż pasuje pod niezwykle popularne płytki o wielkości boku ok. 16 mm (pełne oznaczenie płytki to VBMT 1604.. lub VCMT 1604..).
