Charakterystyka
Rozszyfrowanie kodu freza ISO:

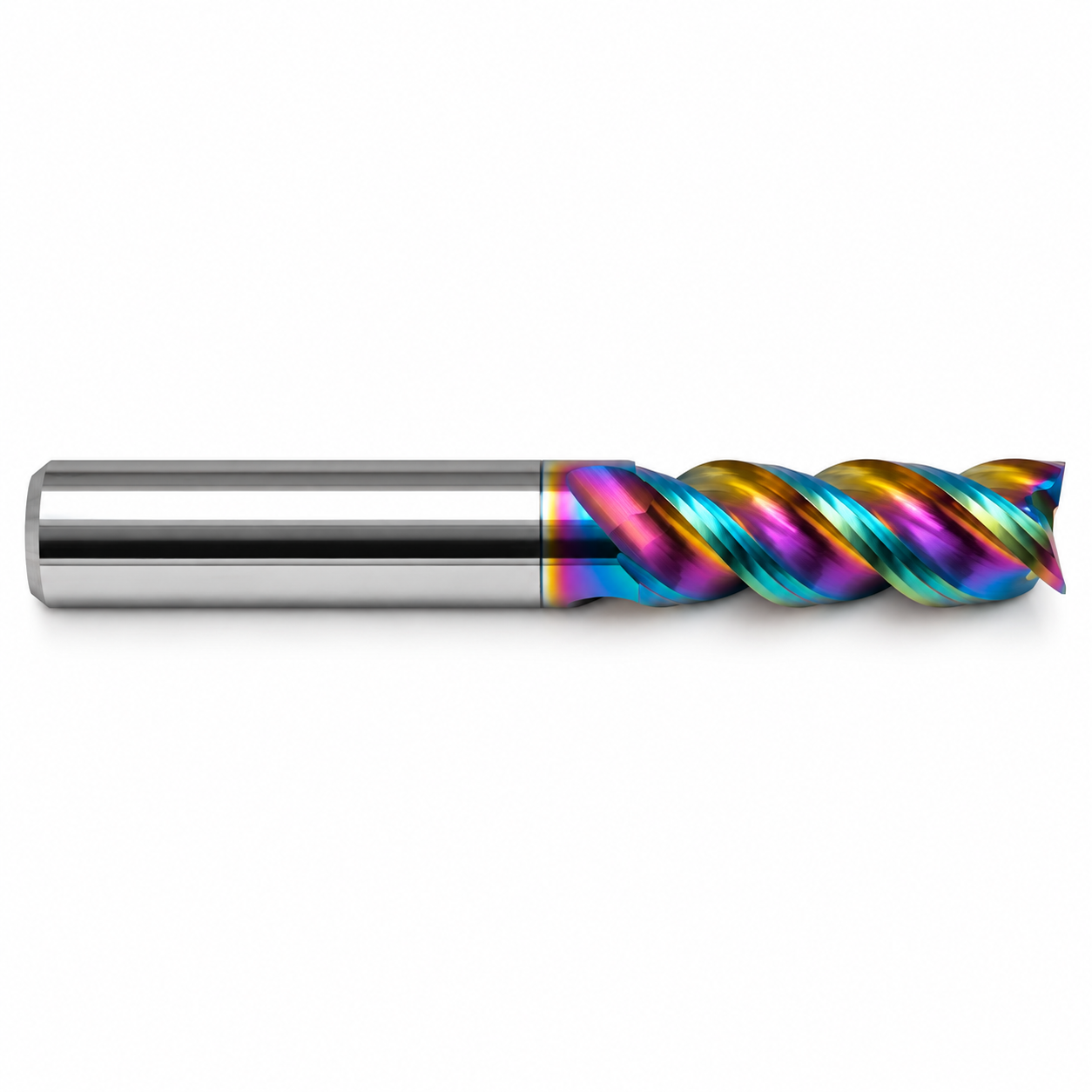

Typ i konstrukcja: HMAL-3U
-
- HM – oznacza wykonanie w całości z monolitycznego, wysokiej jakości węglika spiekanego (VHM).
- AL – określa serię dedykowaną do obróbki aluminium i materiałów nieżelaznych (ISO N). Rowki wiórowe są mocno polerowane, a krawędzie tnące są ekstremalnie ostre, co zapobiega przyklejaniu się plastycznego materiału do narzędzia.
- 3 – frez trzyostrzowy (trzypiórowy). Jest to optymalna konstrukcja do aluminium, która łączy dobrą sztywność rdzenia z bardzo dużą przestrzenią wiórową na szybkie odprowadzanie urobku.
- U – informuje o geometrii z nierównomiernym podziałem ostrzy lub uniwersalnej konstrukcji tłumiącej wibracje, co pozwala uzyskać idealnie gładką, niemal lustrzaną powierzchnię.
Kompletna geometria wymiarowa: D10.0L75-
Dla średnicy 10,0 mm wymiary gabarytowe tego modelu rozkładają się następująco:
-
- Średnica robocza (D): 10,0 mm
- Długość części roboczej / tnącej (H / l): 30,0 mm (w zależności od dokładnej podserii producenta, najczęściej wynosi 2.5xD do 3xD).
- Średnica chwytu mocującego (d): 10,0 mm (frez cylindryczny prosty, gdzie średnica chwytu odpowiada średnicy roboczej).
- Długość całkowita (L): 75 mm
