Charakterystyka
Rozszyfrowanie kodu freza ISO:

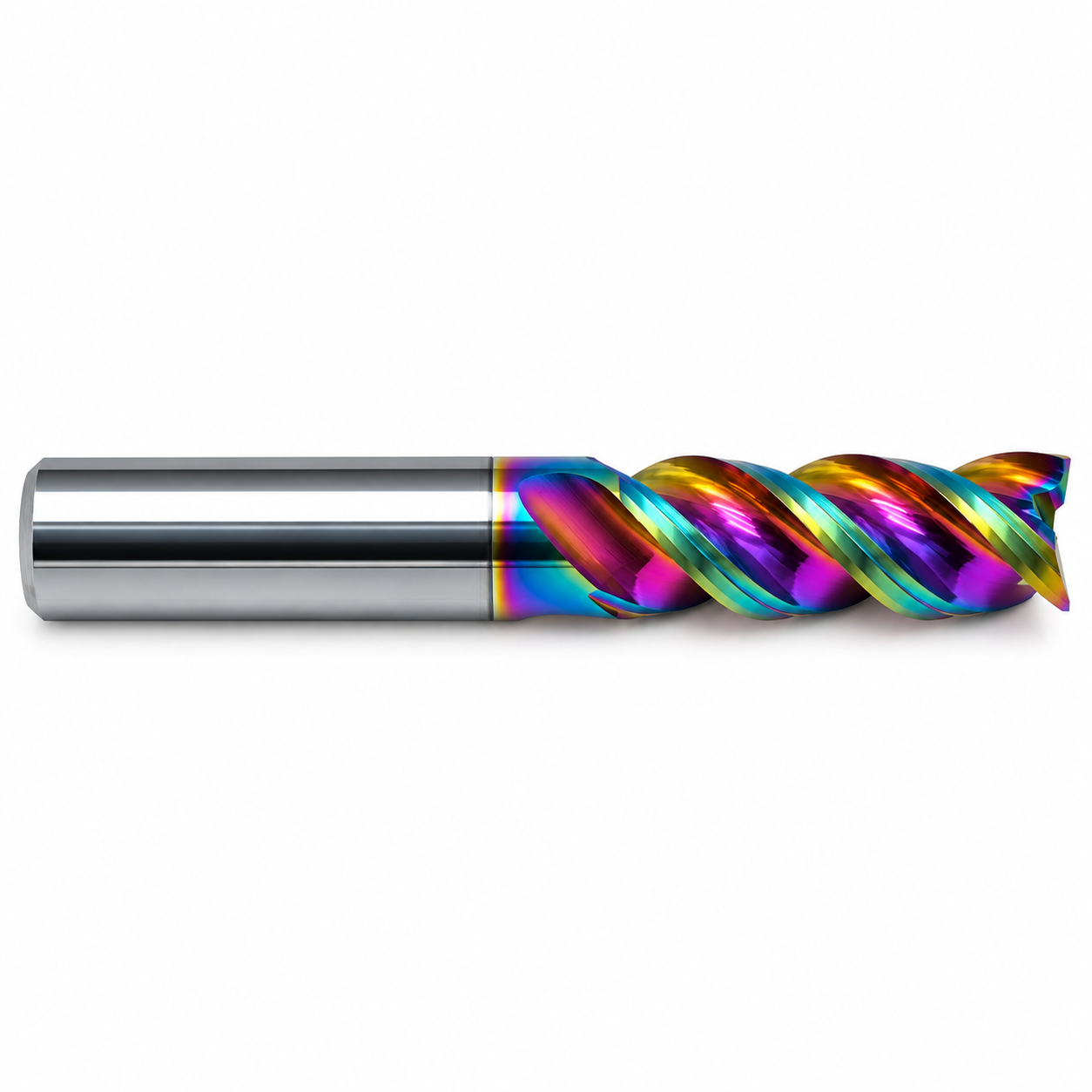

Typ i konstrukcja: HMAL-3U
-
- HM – oznacza wykonanie w całości z monolitycznego, wysokiej jakości węglika spiekanego (VHM).
- AL – określa serię przeznaczoną specjalnie do obróbki aluminium oraz materiałów nieżelaznych (grupa ISO N). Posiada wysoce polerowane rowki wiórowe i ekstremalnie ostre krawędzie tnące, co zapobiega przyklejaniu się plastycznego materiału i tworzeniu narostów.
- 3 – frez trzyostrzowy (trzypiórowy). Gwarantuje najlepszy kompromis pomiędzy sztywnością rdzenia a ogromną przestrzenią wiórową potrzebną do błyskawicznego odprowadzania urobku.
- U – informuje o geometrii ze zmienno-fazowym / nierównomiernym podziałem ostrzy. Rozbija ona drgania harmoniczne (chatter) podczas obróbki z wysokimi prędkościami obrotowymi, co pozwala uzyskać lustrzane wykończenie powierzchni.
Kompletna geometria wymiarowa: D16.0L100-
Dla średnicy 16,0 mm wymiary gabarytowe tego modelu rozkładają się następująco:
- Średnica robocza (D): 16,0 mm
- Długość części roboczej / tnącej (H / l): 40,0 mm (standardowa długość krawędzi skrawającej dla tej średnicy, stanowiąca relację 2.5xD).
- Średnica chwytu mocującego (d): 16,0 mm (frez cylindryczny prosty, średnica robocza odpowiada średnicy chwytu).
- Długość całkowita (L): 100 mm
