Charakterystyka
Rozszyfrowanie kodu freza ISO:

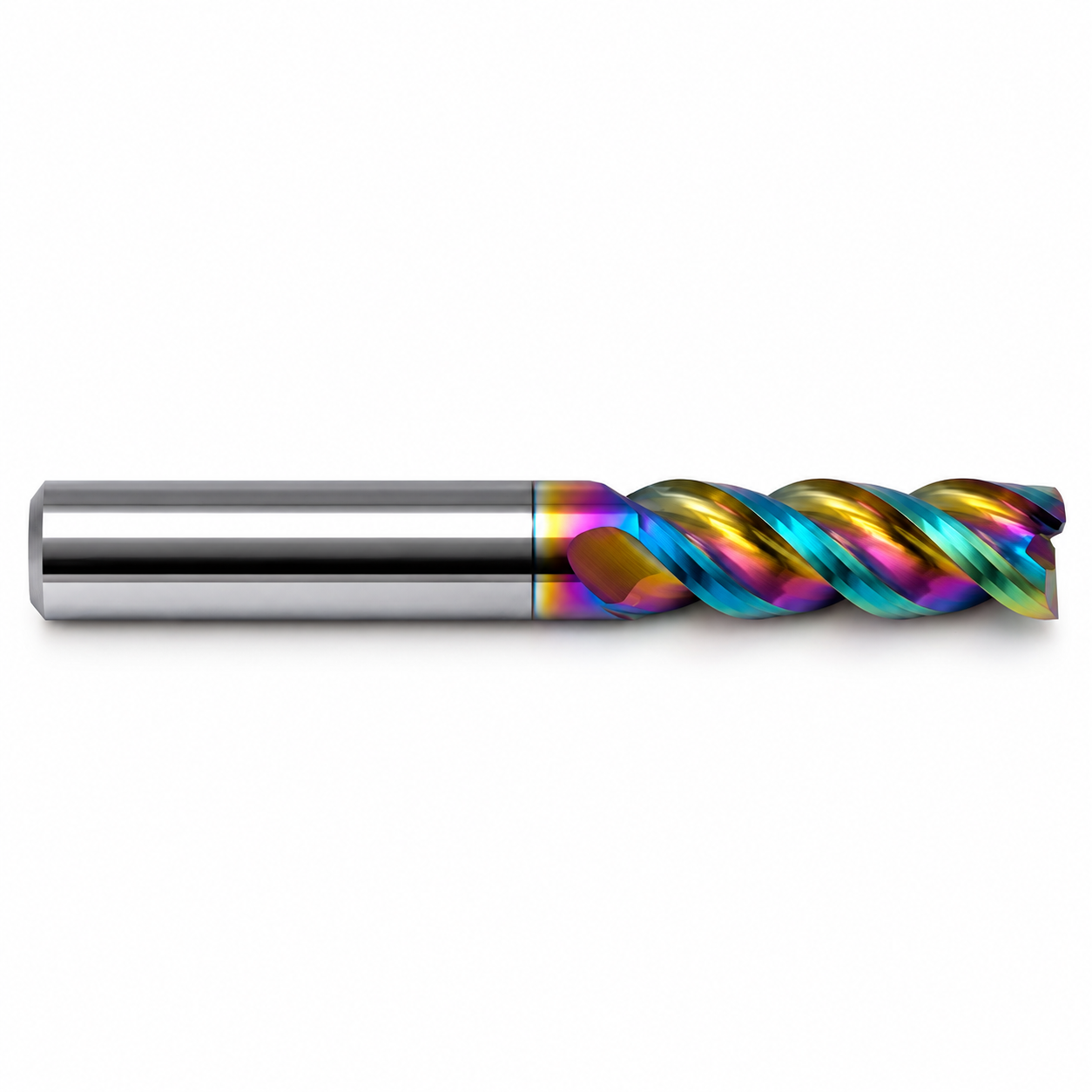

Typ i seria narzędzia: HMAL
-
- HM – oznacza frez monolityczny, wykonany w całości z wysokiej jakości węglika spiekanego (VHM).
- AL – określa dedykowane zastosowanie do aluminium (Aluminium Series). Geometria ta charakteryzuje się mocno polerowanymi rowkami wiórowymi oraz bardzo ostrymi krawędziami tnącymi, co zapobiega przyklejaniu się plastycznego aluminium do narzędzia i tworzeniu narostów.
Liczba ostrzy i geometria czoła: 3U
-
- 3 – frez trzyostrzowy (3-piórowy). Jest to absolutny standard i najbardziej optymalna konfiguracja do frezowania aluminium. Zapewnia idealny kompromis pomiędzy sztywnością rdzenia a bardzo dużą przestrzenią wiórową potrzebną do szybkiego odprowadzania dużych wiórów.
- U – oznacza konstrukcję uniwersalną czoła lub geometrię z nierównomiernym podziałem ostrzy / zmiennym skrętem linii śrubowej. Pomaga to rozbijać drgania harmoniczne (tzw. chatter) podczas szybkiej obróbki i pozwala na uzyskanie lustrzanej powierzchni detalu.
Kompletna geometria wymiarowa: D8.0L60
Dla średnicy roboczej 8,0 mm wymiary gabarytowe tej serii rozkładają się następująco:
- Średnica robocza (D): 8,0 mm
- Długość części roboczej / tnącej (H / l): 20,0 mm (w zależności od dokładnej specyfikacji serii, najczęściej jest to relacja ok. 2.5xD – 3xD).
- Średnica chwytu mocującego (d): 8,0 mm (frez cylindryczny prosty, gdzie średnica chwytu odpowiada średnicy roboczej).
- Długość całkowita (L): 60 mm
