Charakterystyka
Rozszyfrowanie kodu freza ISO:

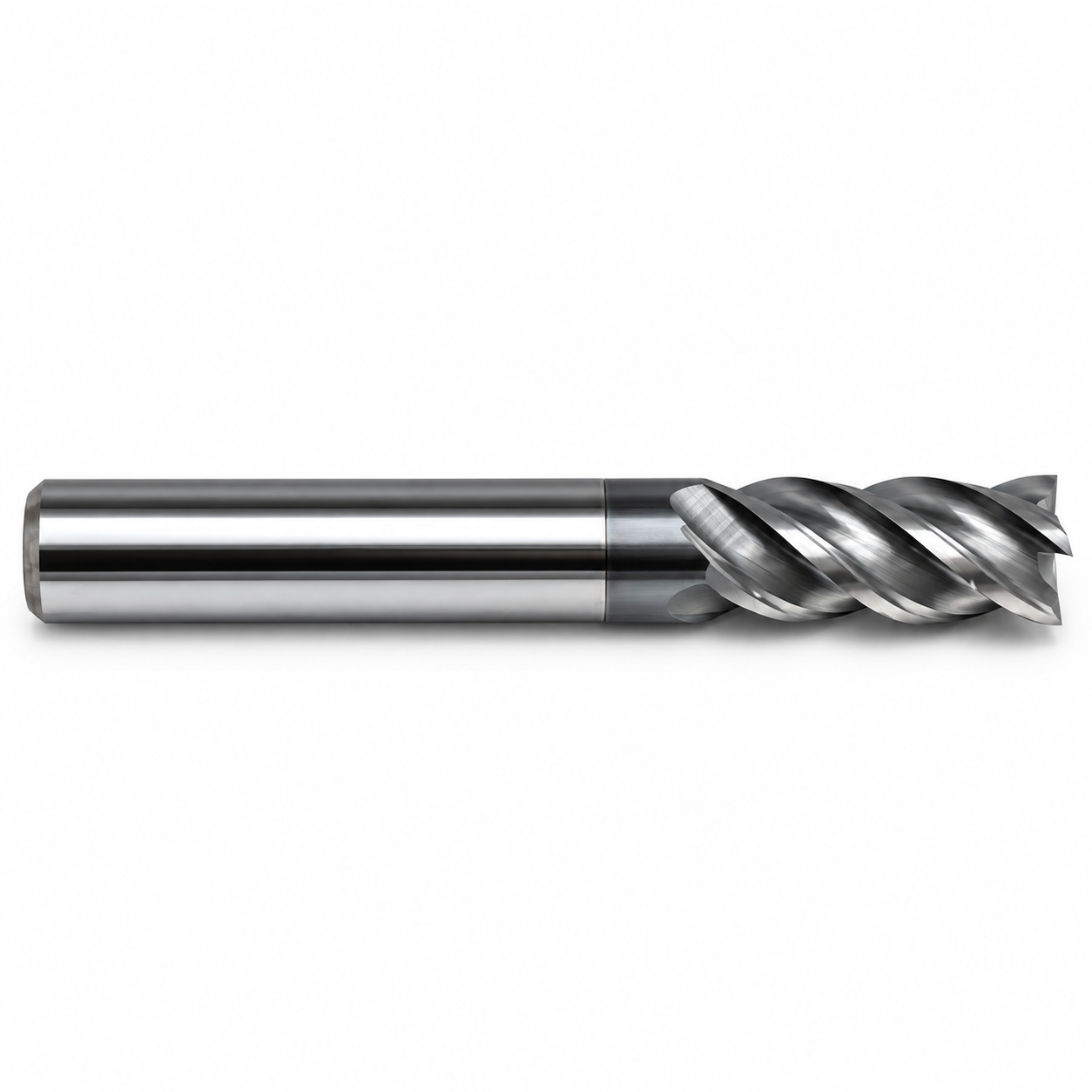

Typ i konstrukcja: HMH
-
- HM – oznacza wykonanie w całości z monolitycznego, wysokiej jakości węglika spiekanego (VHM) z serii dedykowanej do stali hartowanych HM Series.
- H – oznacza geometrię o stałym, wysokim kącie pochylenia linii śrubowej (najczęściej 45°). Zapewnia ona bardzo stabilne prowadzenie narzędzia, płynną pracę oraz doskonałą jakość powierzchni podczas precyzyjnego frezowania wykańczającego pionowych ścianek i konturów.
Liczba ostrzy i profil: 4E
-
- 4 – frez czteropiórowy (4 krawędzie skrawające), co gwarantuje sztywny i wytrzymały rdzeń narzędzia, minimalizując ugięcia pod obciążeniem .
- E – profil czoła płaskiego z ostrym narożem (End Mill).
Kompletna geometria wymiarowa: D10.0 L75
Zgodnie ze specyfikacją katalogową serii HM marki, dla średnicy 10,0 mm wymiary rozkładają się następująco:
- Średnica robocza (D): 10,0 mm
- Długość części roboczej / tnącej (H / l): 25,0 mm (standardowa długość krawędzi skrawającej, stanowiąca relację 2.5xD).
- Średnica chwytu mocującego (d): 10,0 mm (frez cylindryczny prosty, średnica chwytu jest równa średnicy roboczej).
- Długość całkowita (L): 75 mm
