Charakterystyka
Rozszyfrowanie kodu freza ISO:
Typ i konstrukcja: HMH
-
- HM – oznacza frez pełnowęglikowy (monolityczny) z serii dedykowanej do obróbki materiałów twardych HM Series.
- H – w odróżnieniu od wcześniejszej serii HMV (która miała zmienną linię śrubową i asymetryczny podział), litera H oznacza geometrię o stałym, wysokim kącie pochylenia linii śrubowej (zazwyczaj 35° lub 45°). Jest to klasyczna, bardzo sztywna konstrukcja zoptymalizowana pod kątem równomiernego rozkładu sił skrawania i stabilnego odprowadzania mikroskopijnych wiórów powstających przy obróbce wykańczającej stali hartowanych Frez HM-4E-D2.0.
Liczba ostrzy i profil: 4E

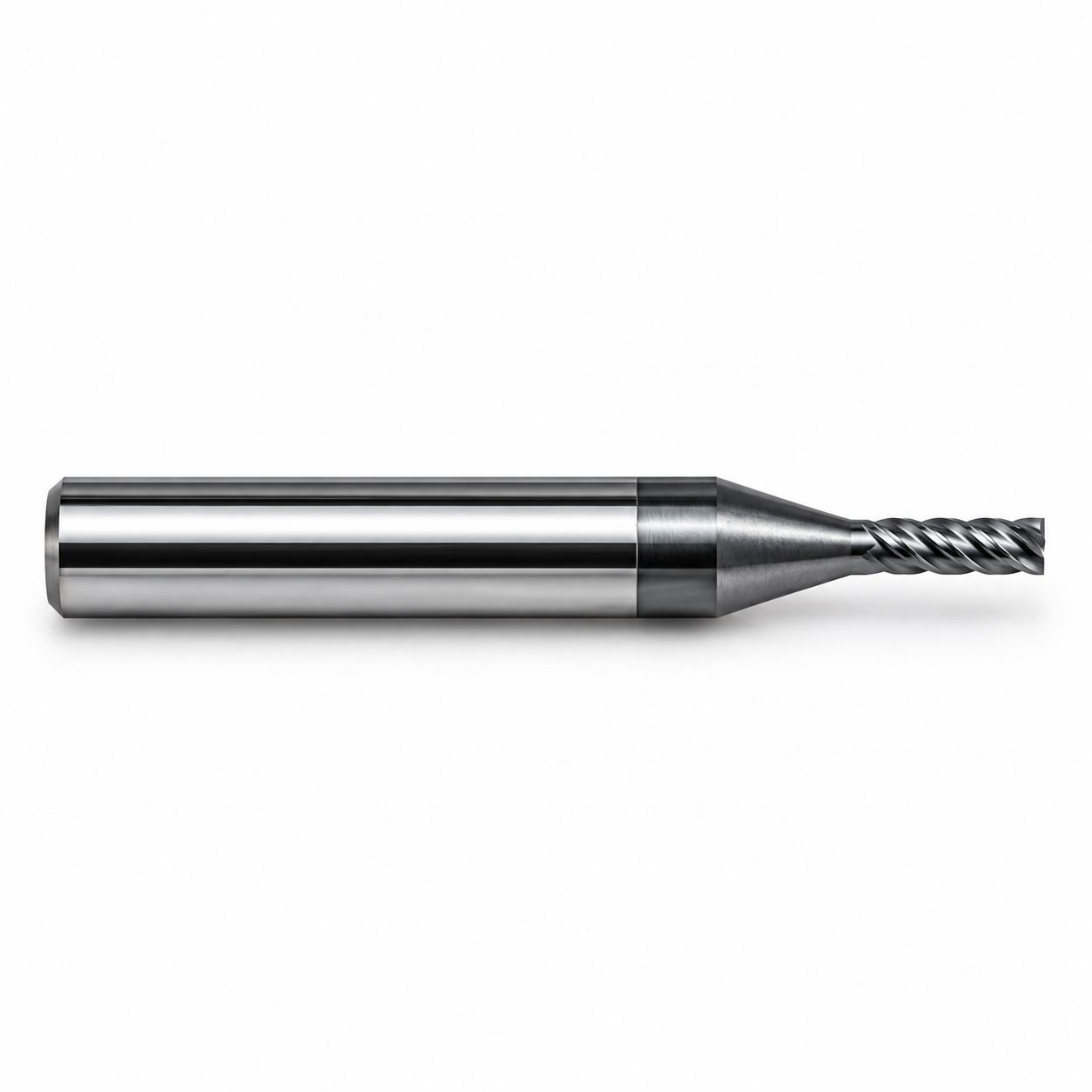

Kompletna geometria wymiarowa: D2.0 L50
Dla tego mikrofrezu standardowe parametry geometryczne w katalogu producenta rozkładają się następująco:
- Średnica robocza (D): 2,0 mm
- Długość części roboczej / tnącej (H / l): 6,0 mm (relacja długości do średnicy wynosi dokładnie 3xD) .
- Średnica chwytu mocującego (d): 6,0 mm (wersja standardowa) l.. Pogrubiony chwyt drastycznie zwiększa stabilność całego układu.
- Długość całkowita (L): 50 mm
