Charakterystyka

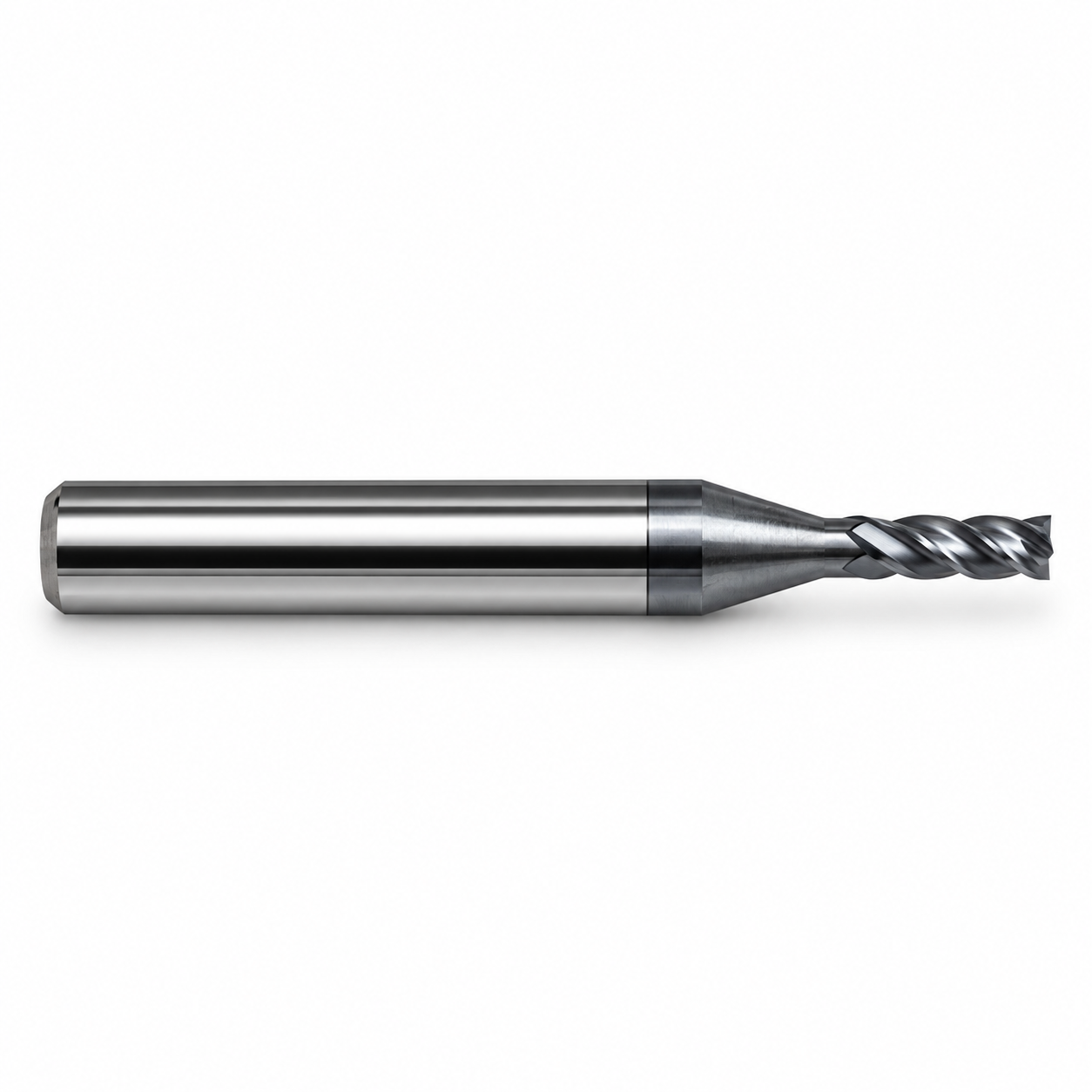

Rozszyfrowanie kodu freza ISO:
Typ i konstrukcja: HMH
-
- HM – oznacza wykonanie w całości z monolitycznego, wysokiej jakości węglika spiekanego (VHM) z serii dedykowanej do stali hartowanych HM Series.
- H – oznacza geometrię o stałym, wysokim kącie pochylenia linii śrubowej (najczęściej 45°). Zapewnia ona bardzo płynne i stabilne prowadzenie narzędzia, równomierny rozkład sił skrawania oraz doskonałe odprowadzanie mikroskopijnych wiórów podczas precyzyjnego wykańczania.
Liczba ostrzy i profil: 4E
-
- 4 – frez czteropiórowy (4 krawędzie skrawające), co gwarantuje sztywny rdzeń i wysoką jakość wykończenia powierzchni .
- E – profil czoła płaskiego z ostrym narożem (End Mill).
Kompletna geometria wymiarowa: D3.0 L50-
Dla średnicy 3,0 mm standardowa geometria katalogowa tej serii marki rozkłada się następująco:
- Średnica robocza (D): 3,0 mm
- Długość części roboczej / tnącej (H / l): 8,0 mm (standardowa długość krawędzi skrawającej dla tej średnicy) .
- Średnica chwytu mocującego (d): 6,0 mm (pogrubiony chwyt cylindryczny zwiększający odporność na ugięcia i wibracje).
- Długość całkowita (L): 50 mm
