Charakterystyka

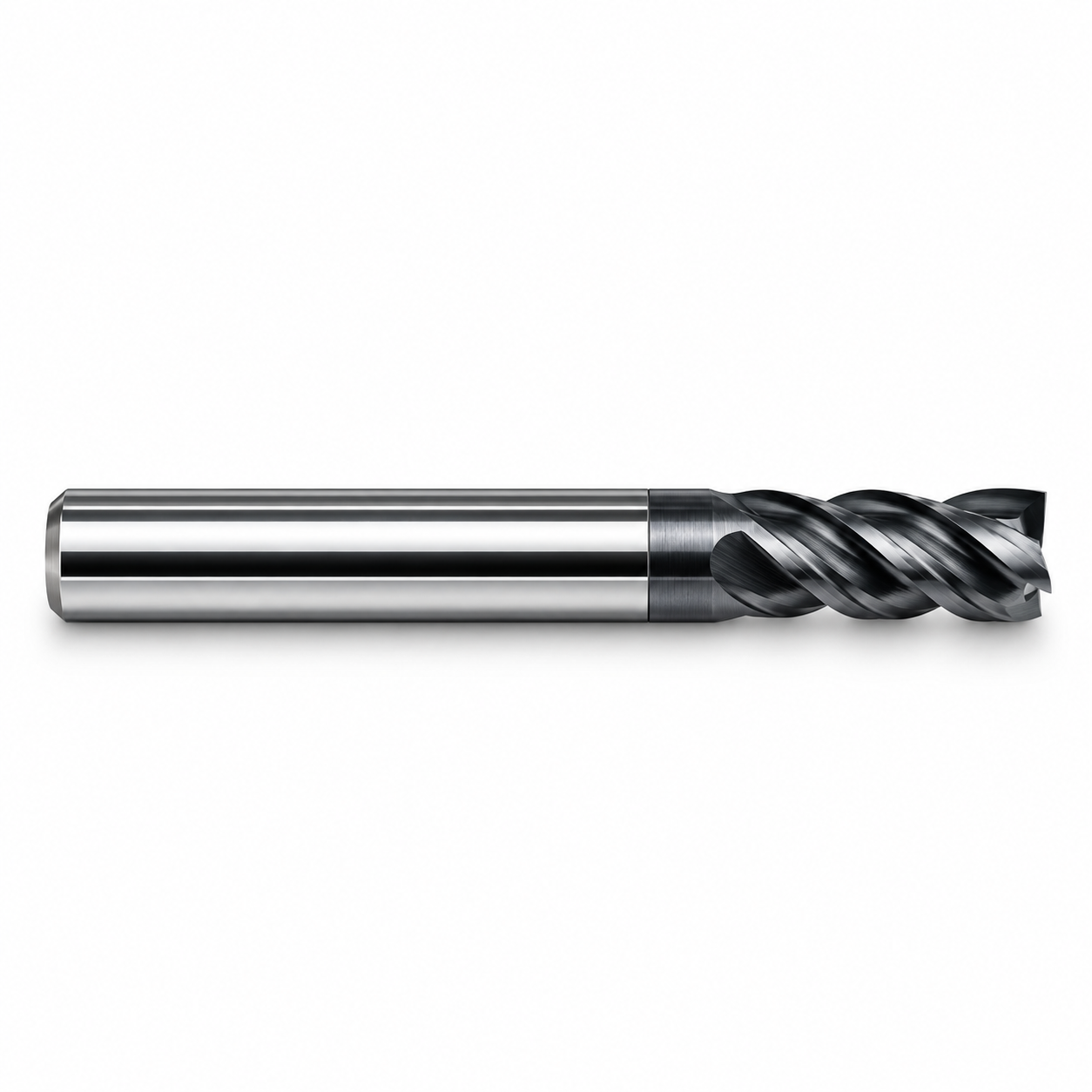

Rozszyfrowanie kodu freza ISO:
Typ i konstrukcja: HMH
-
- HM – oznacza frez pełnowęglikowy (monolityczny) z serii przeznaczonej do obróbki stali twardych.
- H – oznacza geometrię o stałym, wysokim kącie pochylenia linii śrubowej (najczęściej 45°). Taka konstrukcja zapewnia bardzo płynne prowadzenie narzędzia i równomierny rozkład sił skrawania. Jest stworzona z myślą o stabilnym i precyzyjnym frezowaniu wykańczającym.
Liczba ostrzy i profil: 4E
-
- 4 – frez czteropiórowy (4 krawędzie skrawające), co gwarantuje wysoką sztywność rdzenia i minimalne ugięcie podczas pracy.
- E – profil czoła płaskiego z ostrym narożem (End Mill).
Kompletna geometria wymiarowa: D5.0 L50
Dla średnicy 5,0 mm standardowa geometria katalogowa tej serii rozkłada się następująco:
- Średnica robocza (D): 5,0 mm
- Długość części roboczej / tnącej (H / l): 13,0 mm (standardowa długość krawędzi skrawającej dla tej wielkości).
- Średnica chwytu mocującego (d): 6,0 mm (pogrubiony chwyt cylindryczny zapewniający stabilne i bezpieczne mocowanie w oprawce).
- Długość całkowita (L): 50 mm
