Charakterystyka
Rozszyfrowanie kodu freza ISO:

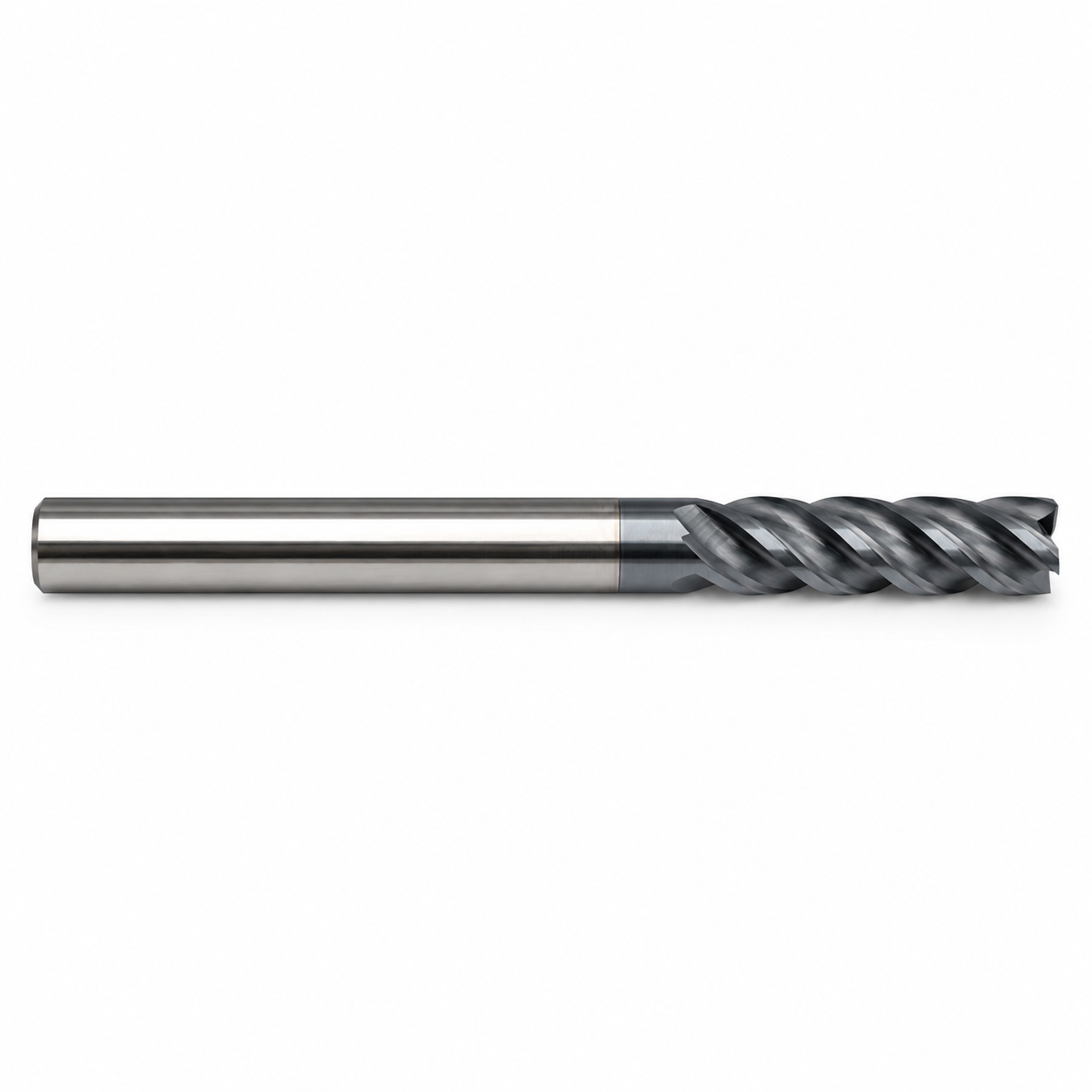

Typ i konstrukcja: HMH-4EL
-
- HM – oznacza wykonanie w całości z monolitycznego, drobnoziarnistego węglika spiekanego (VHM).
- H – wskazuje na geometrię o stałym, wysokim kącie pochylenia linii śrubowej (zazwyczaj 45°). Taki układ zapewnia maksymalnie płynne prowadzenie ostrza, redukcję nacisku na krawędź oraz doskonałą jakość wykończenia powierzchni.
- 4 – frez czteropiórowy (4 krawędzie tnące).
- EL – oznacza wersję z wydłużoną krawędzią tnącą (Extra Long / Long). Zwiększony zasięg roboczy pozwala na obróbkę głębokich kieszeni i wysokich pionowych ścianek w jednym przejściu.
Kompletna geometria wymiarowa: D10.0 L100
Dzięki przedłużanej konstrukcji, wymiary tego modelu rozkładają się następująco:
- Średnica robocza (D): 10,0 mm
- Długość części roboczej / tnącej (H / l): 40,0 mm (wersja standardowa L75 ma tylko 25 mm krawędzi tnącej; tutaj zyskujesz aż 15 mm dodatkowego zasięgu roboczego).
- Średnica chwytu mocującego (d): 10,0 mm (frez cylindryczny prosty, gdzie średnica chwytu jest równa średnicy roboczej).
- Długość całkowita (L): 100 mm
