Charakterystyka
Rozszyfrowanie kodu freza ISO:

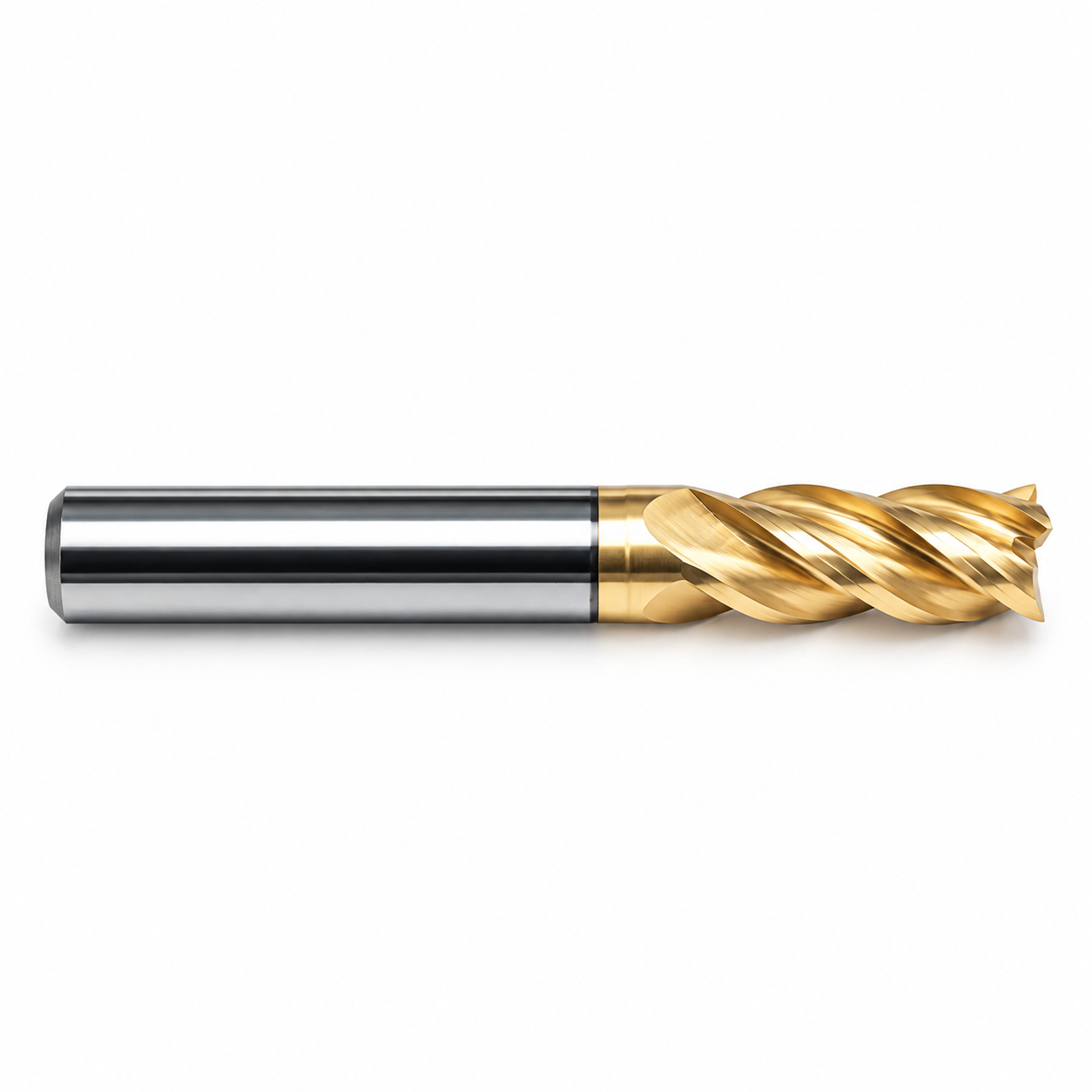

Typ i konstrukcja: HMV
-
- HM – oznacza wykonanie w całości z monolitycznego, drobnoziarnistego węglika spiekanego (VHM).
- V – informuje o zastosowaniu geometrii ze zmiennym kątem linii śrubowej (Variable Helix). Ta konstrukcja skutecznie eliminuje wibracje, co drastycznie poprawia jakość powierzchni i chroni wrzeciono podczas obróbki stali o wysokiej twardości.
Liczba ostrzy i profil: 4E
-
- 4 – frez czteropiórowy (4 krawędzie tnące). Masywny rdzeń narzędzia minimalizuje ryzyko ugięcia podczas pracy pod dużym obciążeniem.
- E – profil czoła płaskiego z ostrym narożem (End Mill).
Kompletna geometria wymiarowa: D10.0 L75
- Średnica robocza (D): 10,0 mm
- Długość części roboczej / tnącej (H / l): 25,0 mm (standardowa długość krawędzi skrawającej, stanowiąca relację 2.5xD).
- Średnica chwytu mocującego (d): 10,0 mm (frez cylindryczny prosty, średnica robocza równa się średnicy chwytu).
- Długość całkowita (L): 75 mm
