Charakterystyka
Rozszyfrowanie kodu freza ISO:

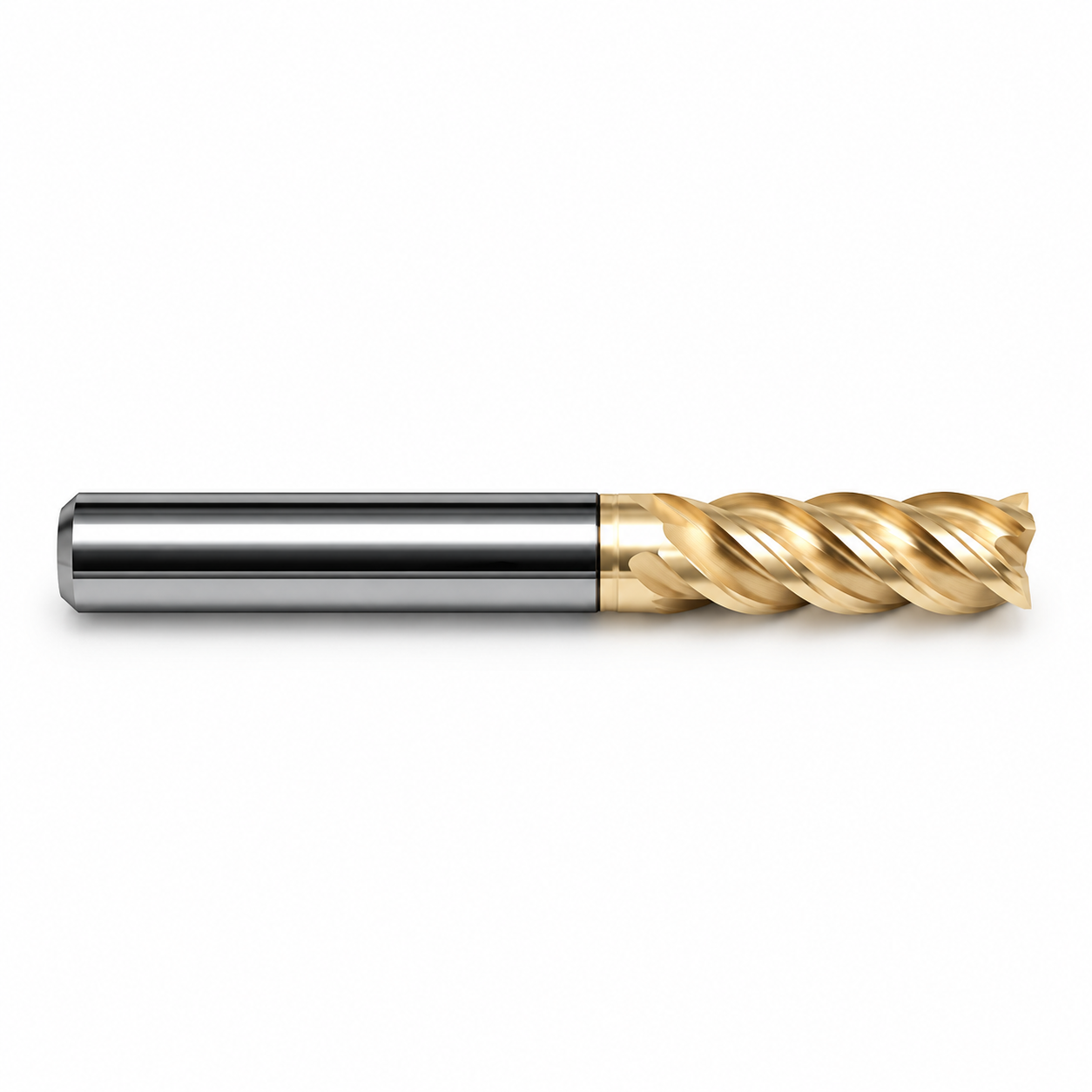

Typ i konstrukcja: HMV
-
- HM – oznacza wykonanie w całości z monolitycznego, drobnoziarnistego węglika spiekanego (VHM).
- V – informuje o zastosowaniu geometrii ze zmiennym kątem linii śrubowej (Variable Helix). Konstrukcja ta rozbija drgania harmoniczne i zapobiega wpadaniu narzędzia w rezonans podczas ciężkiej obróbki stali hartowanych.
Liczba ostrzy i profil: 4E
-
- 4 – frez czteropiórowy (4 krawędzie tnące) z ostrzami centralnymi, co gwarantuje sztywny rdzeń odporny na ugięcia.
- E – profil czoła płaskiego z ostrym narożem (End Mill).
Kompletna geometria wymiarowa: D8.0 L60
- Średnica robocza (D): 8,0 mm
- Długość części roboczej / tnącej (H / l): 20,0 mm (wersja o standardowej długości krawędzi skrawającej wynoszącej 2.5xD)
- Średnica chwytu mocującego (d): 8,0 mm (frez cylindryczny prosty, gdzie średnica chwytu jest równa średnicy roboczej)
- Długość całkowita (L): 60 mm
