Charakterystyka

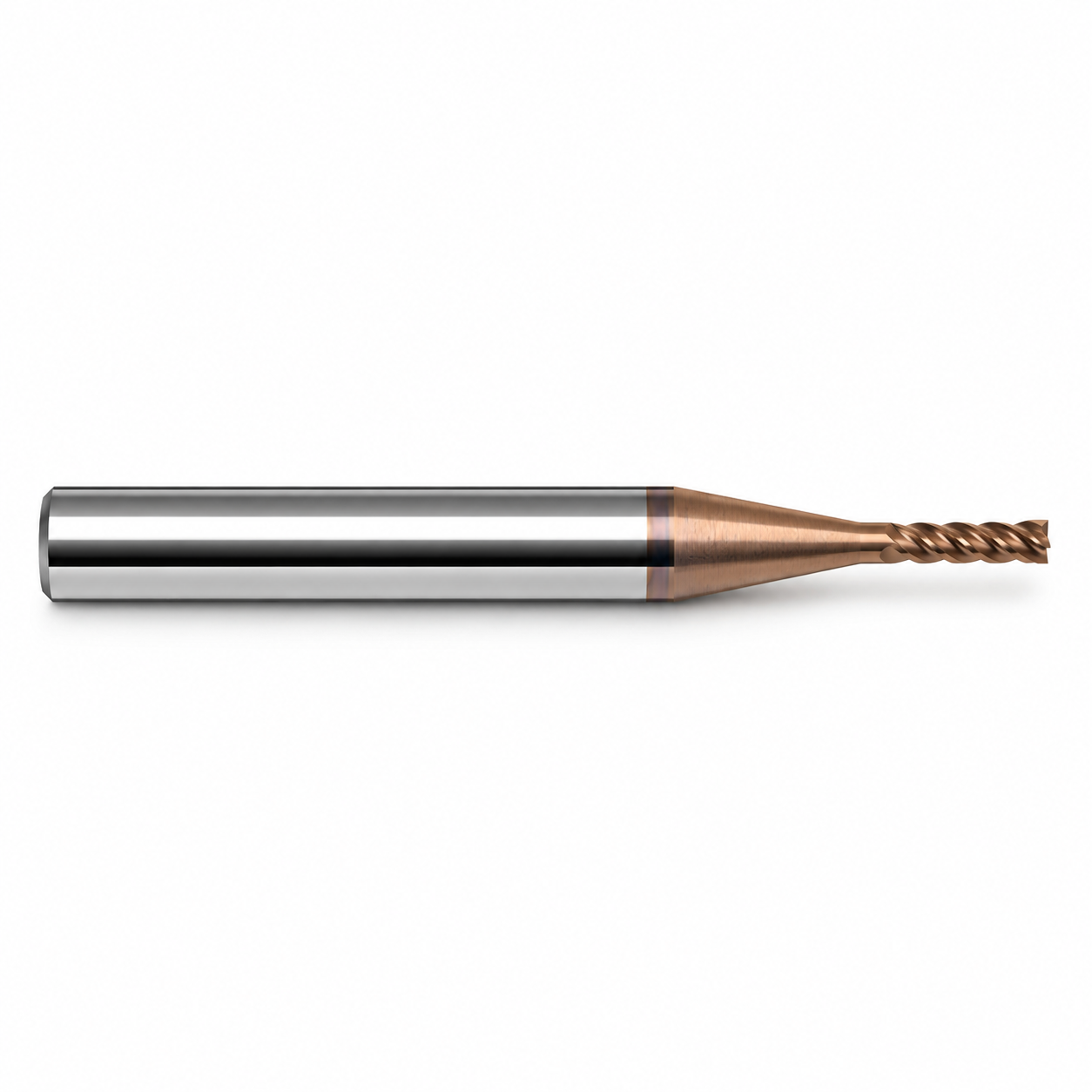

Rozszyfrowanie kodu freza ISO:
Typ i konstrukcja: HMX
-
- HM – oznacza wykonanie w całości z monolitycznego węglika spiekanego (VHM) o ultra-drobnoziarnistej strukturze.
- X – określa linię narzędzi o ekstremalnej sztywności i wzmocnionej konstrukcji rdzenia. W tej serii zastosowano pogrubiony rdzeń narzędzia oraz specjalny profil rowków wiórowych. Zapewnia to maksymalną odporność na pękanie i ugięcia promieniowe, co jest kluczowe przy precyzyjnej obróbce najtwardszych stali.
Liczba ostrzy i profil: 4E
-
- 4 – frez czteropiórowy (4 krawędzie skrawające). Wytrzymała konstrukcja pozwala na stabilną pracę przy wysokich posuwach.
- E – profil czoła płaskiego z ostrym narożem (End Mill).
Kompletna geometria wymiarowa: D2.0 L50
Dla tego mikrofrezu standardowe parametry gabarytowe rozkładają się następująco:
- Średnica robocza (D): 2,0 mm
- Długość części roboczej / tnącej (H / l): 6,0 mm (standardowa relacja długości roboczej wynosząca 3xD).
- Średnica chwytu mocującego (d): 6,0 mm (wersja prosta) lub 4,0 mm (wersja ze wzmocnionym chwytem, jeśli na końcu kodu występuje litera S, np. D2.0S).
- Długość całkowita (L): 50 mm
