Charakterystyka

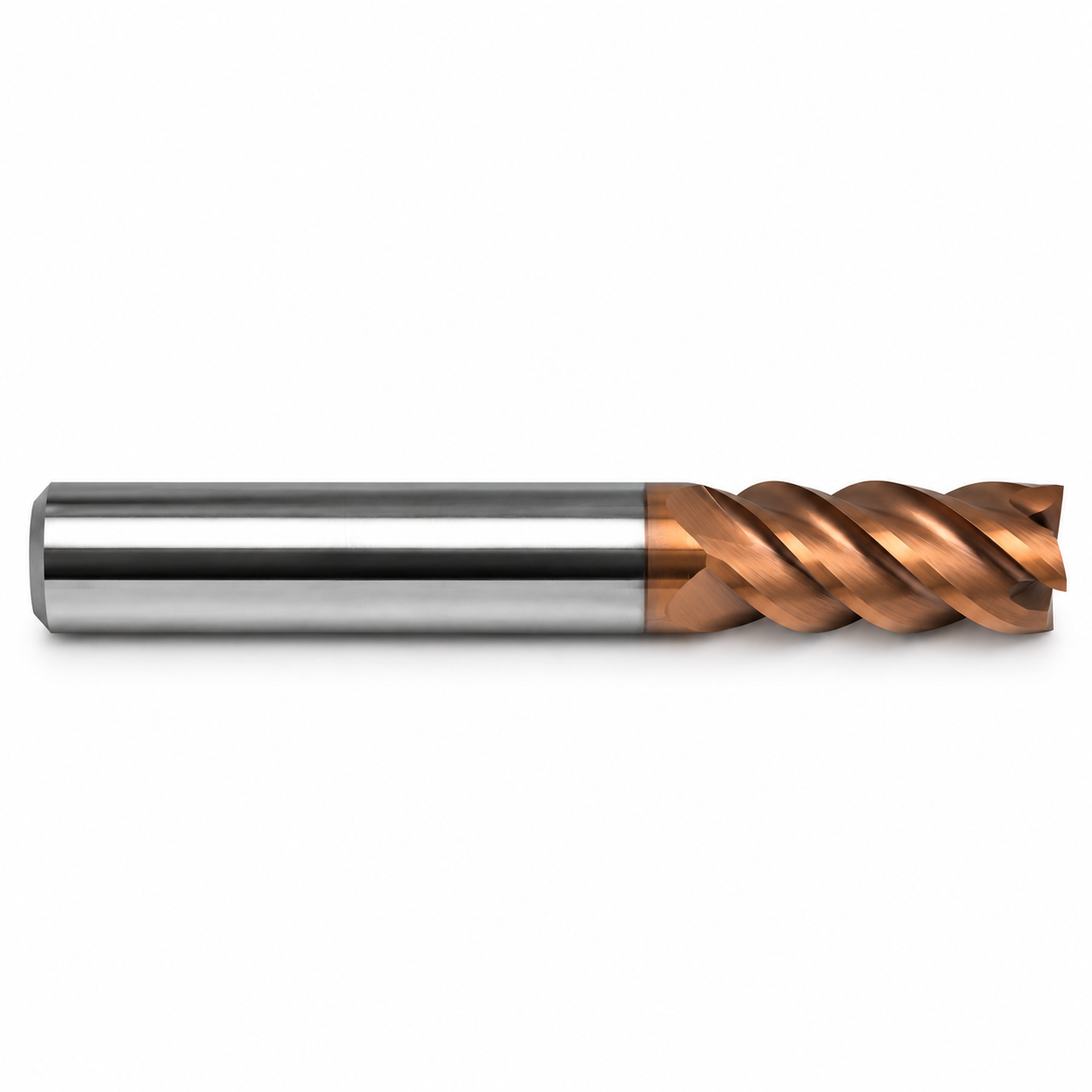

Rozszyfrowanie kodu freza ISO:
Typ i konstrukcja: HMX
-
- HM – oznacza wykonanie w całości z monolitycznego, drobnoziarnistego węglika spiekanego (VHM).
- X – określa linię narzędzi o ekstremalnej sztywności i wzmocnionej konstrukcji rdzenia. Pogrubiony rdzeń frezu drastycznie podnosi odporność na pękanie. Pozwala to na bezpieczną pracę w najtwardszych gatunkach stali bez ryzyka nagłego złamania narzędzia pod dużym obciążeniem.
Liczba ostrzy i profil: 4E
-
- 4 – frez czteropiórowy (4 krawędzie skrawające), co zapewnia świetną wydajność i wysoką jakość wykończenia powierzchni.
- E – profil czoła płaskiego z ostrym narożem (End Mill).
Kompletna geometria wymiarowa: D8.0 L60
Dla średnicy 8,0 mm wymiary gabarytowe rozkładają się następująco:
- Średnica robocza (D): 8,0 mm
- Długość części roboczej / tnącej (H / l): 20,0 mm (standardowa długość krawędzi skrawającej dla tej wielkości, stanowiąca relację 2.5xD).
- Średnica chwytu mocującego (d): 8,0 mm (frez cylindryczny prosty, gdzie średnica chwytu jest równa średnicy roboczej).
- Długość całkowita (L): 60 mm
