Charakterystyka
Rozszyfrowanie kodu freza ISO:

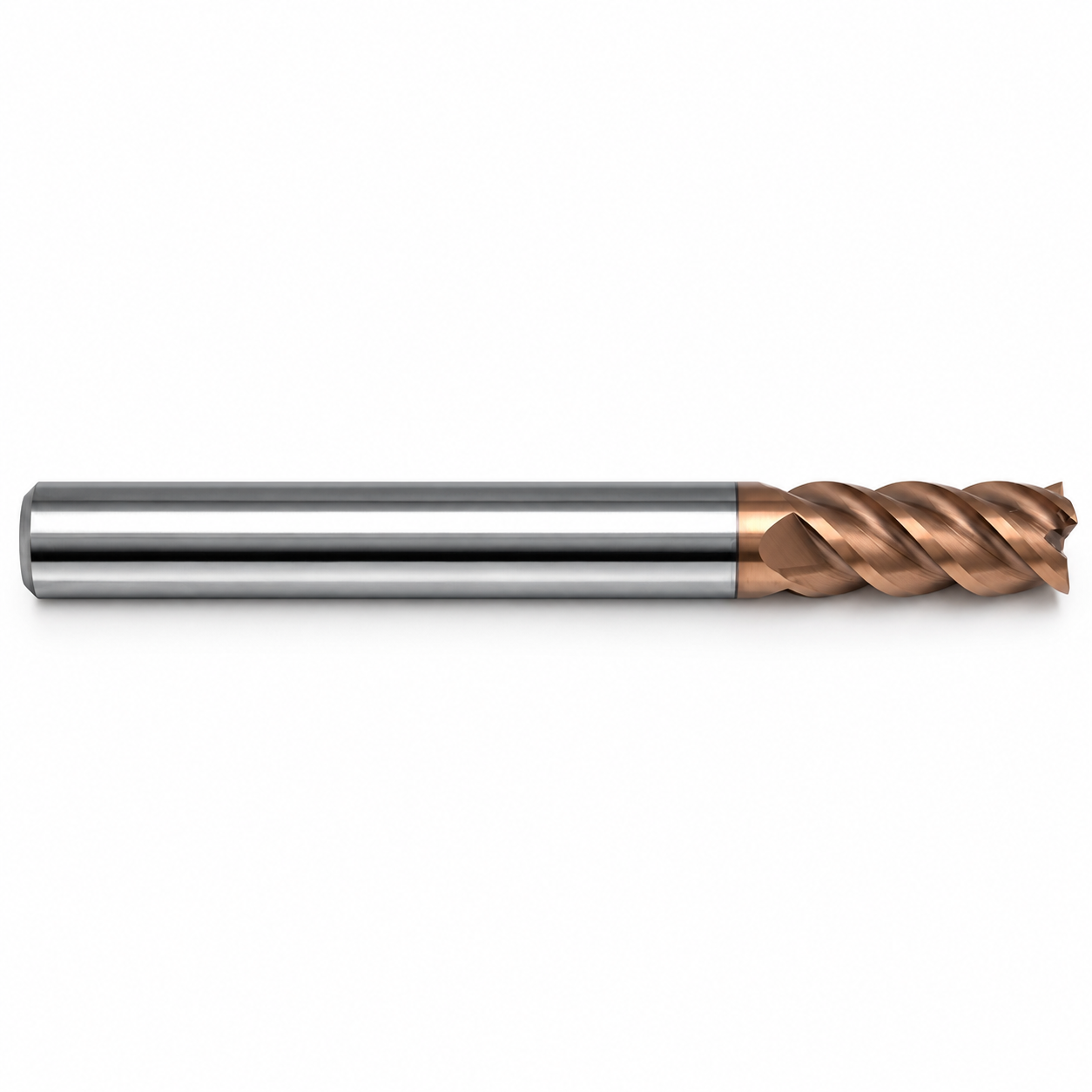

Typ i konstrukcja: HMX-4EH
-
- HM – oznacza wykonanie w całości z monolitycznego węglika spiekanego (VHM) o ultra-drobnoziarnistej strukturze.
- X – określa linię narzędzi o ekstremalnej sztywności i wzmocnionej konstrukcji rdzenia, stworzoną do bezpiecznej pracy w najtwardszych gatunkach stali.
- 4 – frez czteropiórowy (4 krawędzie tnące).
- EH – oznacza wersję wydłużoną o podwyższonej sztywności (Extra Long / Hardened Style). Narzędzie posiada zwiększony zasięg całkowity (100 mm), ale długość samej krawędzi skrawającej pozostaje zoptymalizowana, aby utrzymać ekstremalną sztywność grubego rdzenia i całkowicie wyeliminować ryzyko ugięć promieniowych pod dużym naciskiem.
Kompletna geometria wymiarowa: D10.0 L100
Wymiary gabarytowe tego modelu rozkładają się następująco:
- Średnica robocza (D): 10,0 mm
- Długość części roboczej / tnącej (H / l): 25,0 mm (krawędź skrawająca zachowuje standardową długość 2.5xD, co gwarantuje potężną odporność na pękanie, podczas gdy całkowity korpus narzędzia jest wydłużony do 100 mm, zapewniając głęboki zasięg).
- Średnica chwytu mocującego (d): 10,0 mm (frez cylindryczny prosty, gdzie średnica chwytu odpowiada średnicy roboczej).
- Długość całkowita (L): 100 mm
