Charakterystyka
Rozszyfrowanie kodu freza ISO:

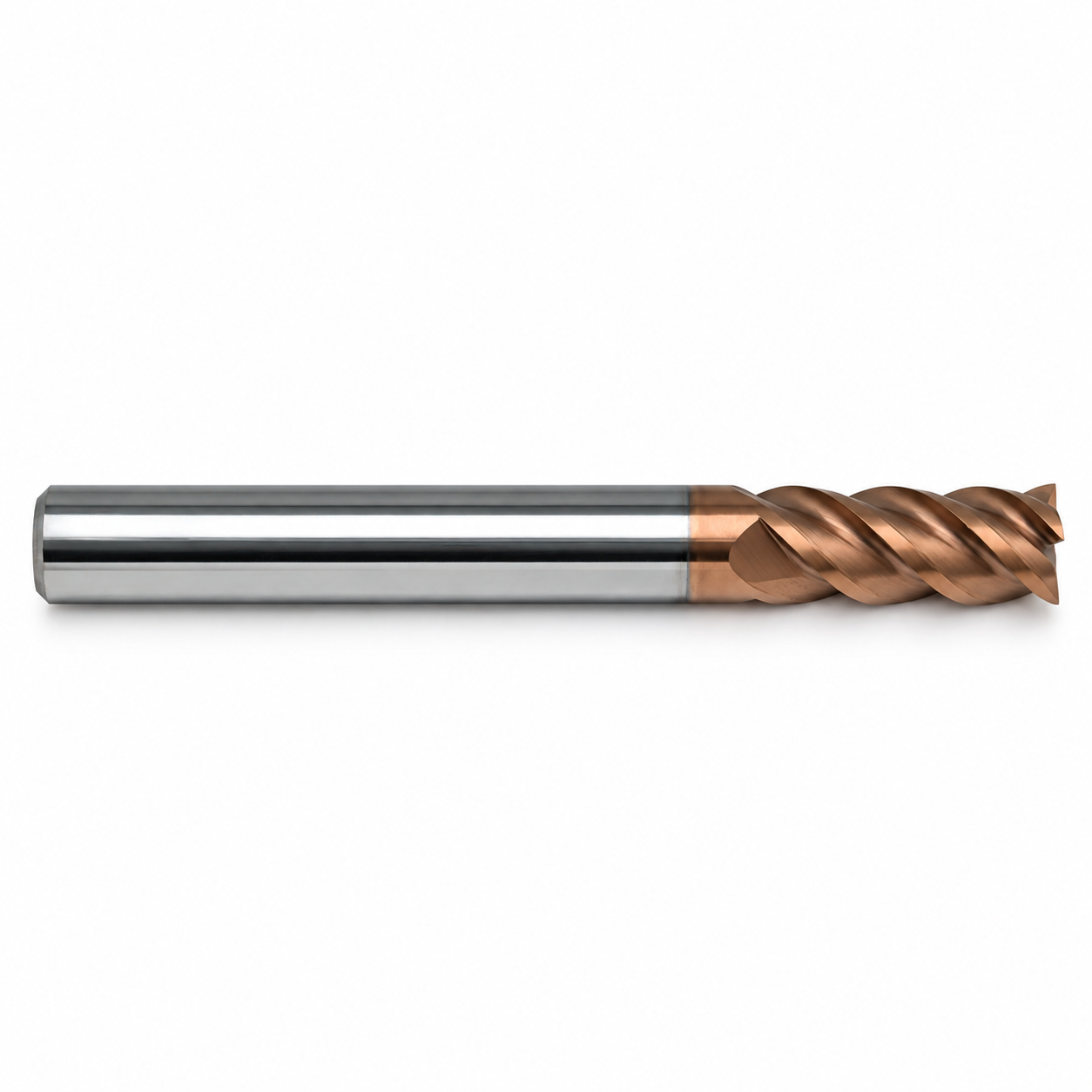

Typ i konstrukcja: HMX-4EH
-
- HM – oznacza wykonanie w całości z monolitycznego węglika spiekanego (VHM) o ultra-drobnoziarnistej strukturze.
- X – określa linię narzędzi o ekstremalnej sztywności i wzmocnionej konstrukcji rdzenia, stworzoną z myślą o bezpiecznej pracy w najtwardszych gatunkach stali.
- 4 – frez czteropiórowy (4 krawędzie tnące).
- EH – oznacza wersję wydłużoną o podwyższonej sztywności (Extra Long / Hardened Style). Narzędzie posiada zwiększony zasięg całkowity (75 mm), ale długość samej krawędzi skrawającej pozostaje zoptymalizowana, aby utrzymać ekstremalną sztywność rdzenia i uniknąć ugięć promieniowych podczas pracy pod dużym obciążeniem.
2. Kompletna geometria wymiarowa: D8.0 L75
Wymiary gabarytowe tego modelu rozkładają się następująco:
- Średnica robocza (D): 8,0 mm
- Długość części roboczej / tnącej (H / l): 20,0 mm (długość ostrza pozostaje standardowa jak dla wersji L60, co gwarantuje maksymalną sztywność, podczas gdy całkowita długość narzędzia jest przedłużona, dając większy zasięg).
- Średnica chwytu mocującego (d): 8,0 mm (frez cylindryczny prosty, gdzie średnica chwytu odpowiada średnicy roboczej).
- Długość całkowita (L): 75 mm
