Charakterystyka

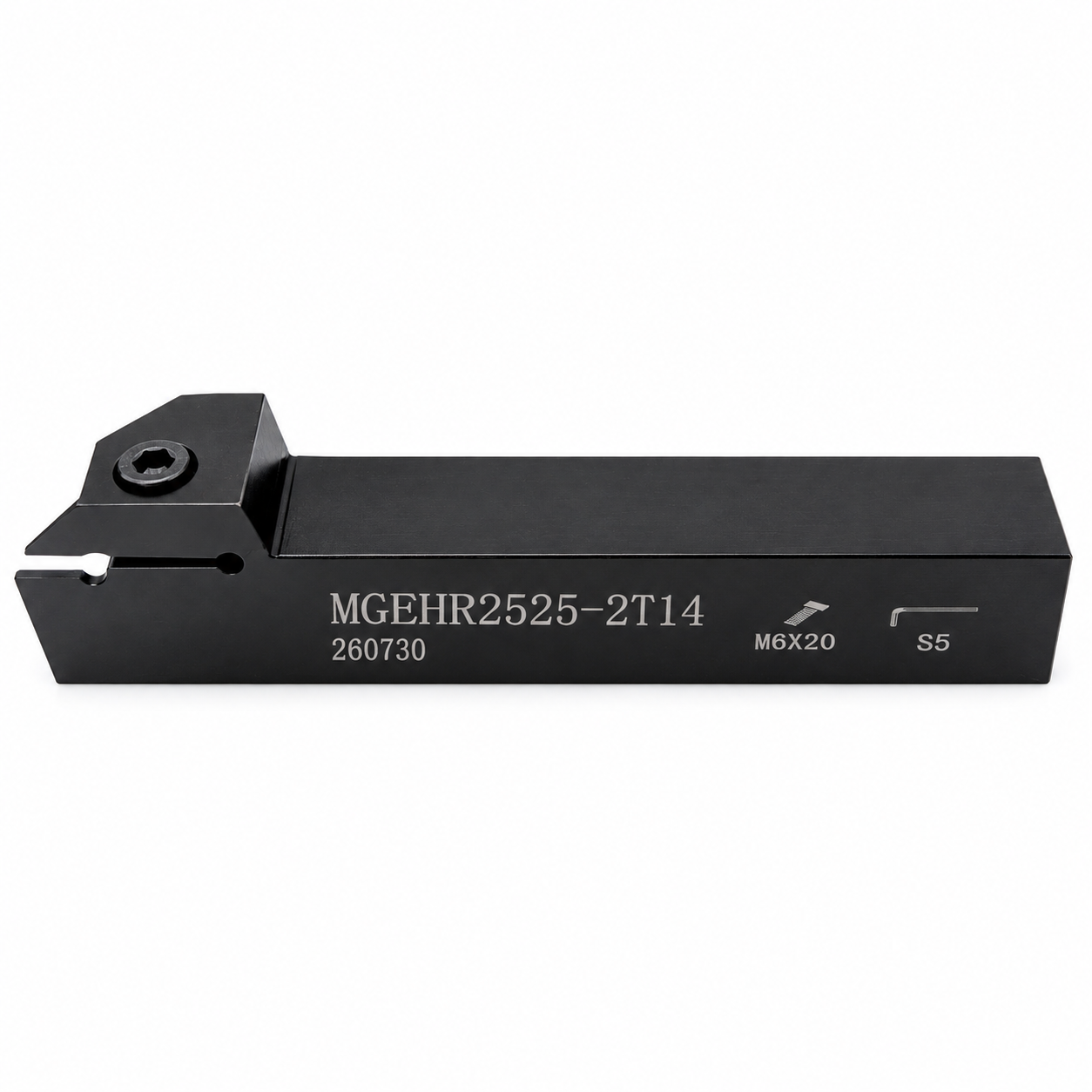

Rozszyfrowanie kodu noża (zgodnie z normą ISO):
M – System mocowania płytki
-
- Oznacza specyficzny typ docisku i geometrię gniazda. W tym przypadku płytka rowkowa/przecinacka jest wciskana i blokowana za pomocą śruby dociskowej od góry.
G – Kształt płytki skrawającej
-
- Określa, że nóż współpracuje z płytkami dwustronnymi do rowkowania i przecinania (najpopularniejszy typ na rynku, np. MGMN).
E – Przeznaczenie narzędzia
-
- Informuje, że jest to oprawka przeznaczona do obróbki zewnętrznej (External).
H – Kąt przystawienia oprawki
-
- Określa kąt pod pod jakim płytka wchodzi w materiał. Dla tej serii wynosi on dokładnie 90° względem osi obrotu detalu.
R – Kierunek pracy (Wersja wykonania)
-
- Oznacza oprawkę prawotnącą (Right-hand). Narzędzie pracuje, przemieszczając się od konika w stronę wrzeciona (w prawo patrząc od przodu maszyny).
2525 – Wymiary trzonka (chwytu)
-
- Pierwsze dwie cyfry (25) – wysokość trzonka wynosi 25 mm.
- Drugie dwie cyfry (25) – szerokość trzonka wynosi 25 mm.
- Jest to masywny chwyt kwadratowy stosowany na większych tokarkach.
-2 – Szerokość gniazda płytki (Szerokość skrawania)
-
- Określa szerokość dedykowanej płytki tnącej, która wynosi dokładnie 2,0 mm (pasują do niego płytki z serii 200, np. MGMN 200).
T14 – Maksymalna głębokość wcinania
-
- Litera „T” oznacza głębokość gniazda listwy (Throat depth).
- Cyfra 14 określa, że maksymalne bezpieczne wcięcie noża w materiał wynosi 14 mm. Pozwala to na odcięcie wałka o maksymalnej średnicy 28 mm (14 mm z jednej strony obrotu).
