Charakterystyka

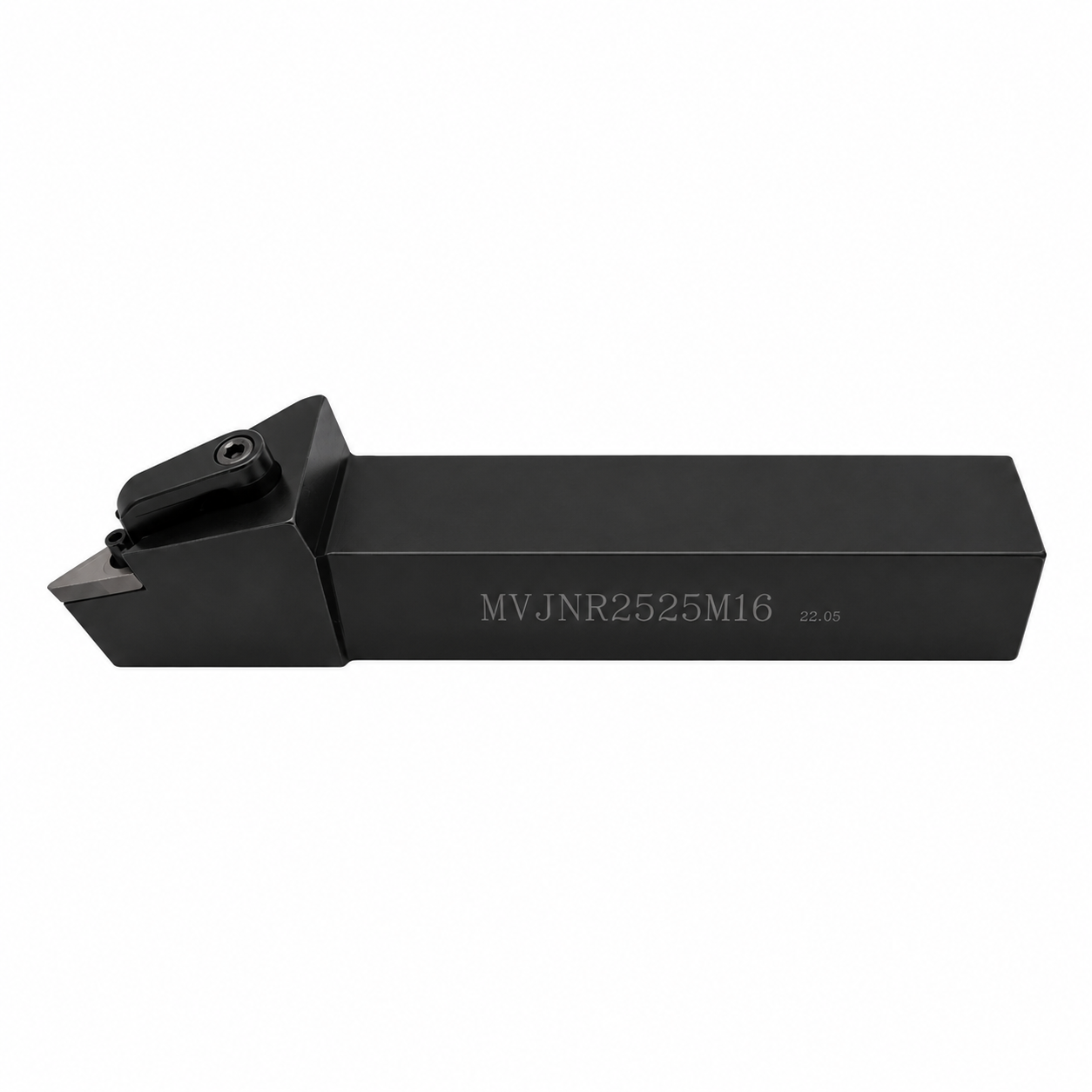

Rozszyfrowanie kodu noża ISO:
-
- M – System mocowania płytki. Oznacza mocowanie kombinowane – kołek i docisk od góry (tzw. docisk łapowy). To bardzo sztywne rozwiązanie, niezwykle istotne przy obróbce profilowej.
- V – Kształt płytki: wąski romb o kącie wierzchołkowym 35° (płytki z serii VNMG 1606.. lub VNMG 1604.. w zależności od grubości gniazda).
- J – Kąt przystawienia noża wynoszący 93°. Taki kąt zapewnia znakomity prześwit dla bocznej krawędzi płytki, co eliminuje tarcie o obrabiany materiał przy ostrych ubytkach kształtu.
- N – Kąt przyłożenia płytki wynosi 0° (płytka negatywowa, dwustronna – dająca łącznie 4 krawędzie tnące).
- R – Nóż prawy (Right-hand). Ruch roboczy odbywa się tradycyjnie w stronę wrzeciona.
- 2525 – Przekrój poprzeczny trzonka: wysokość 25 mm × szerokość 25 mm.
- M – Długość całkowita oprawki wynosząca standardowe 150 mm.
- 16 – Rozmiar gniazda płytki, dedykowany do krawędzi tnącej o długości 16 mm.
