Charakterystyka

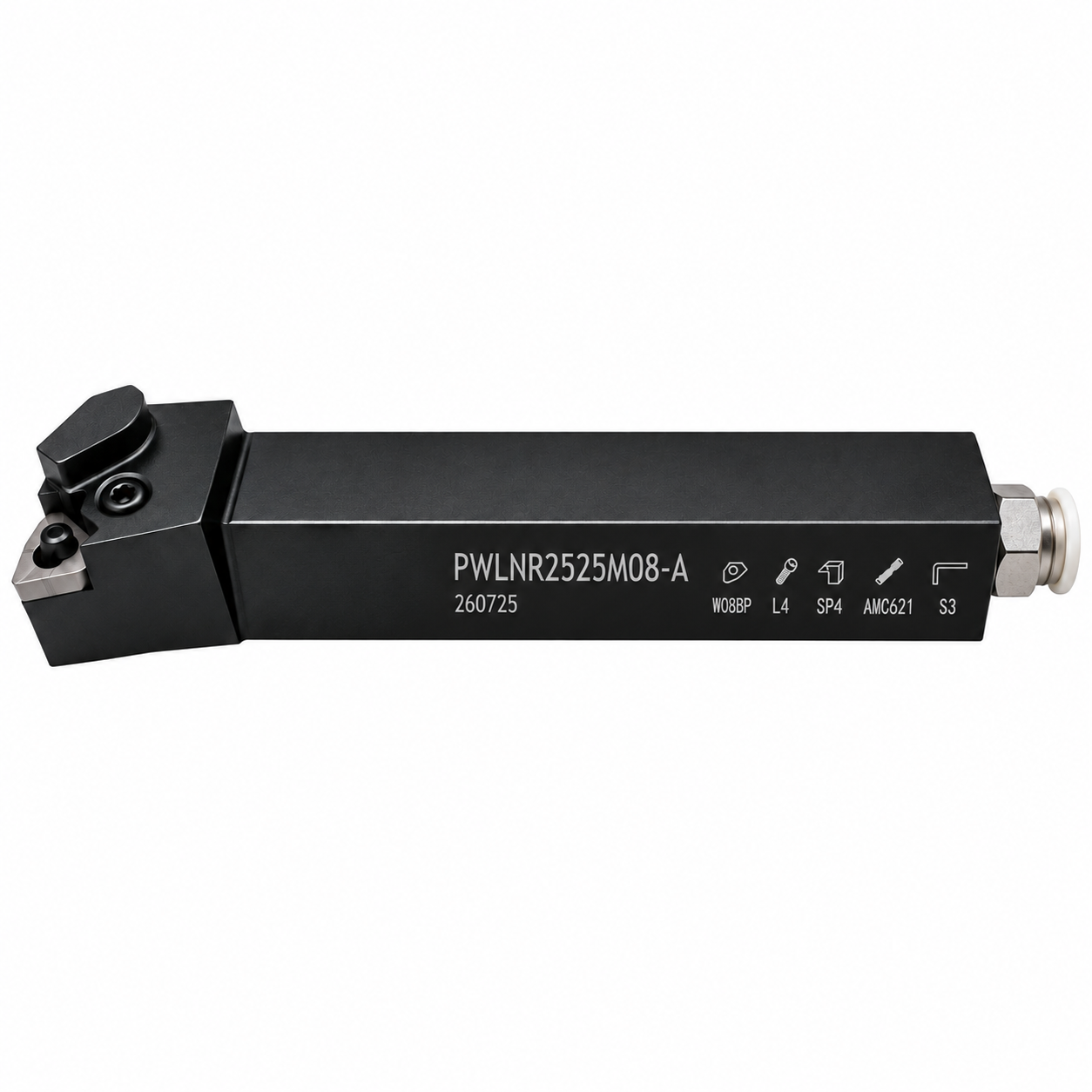

Rozszyfrowanie kodu noża (zgodnie z normą ISO):
- P – System mocowania płytki: Oznacza mocowanie dźwigniowe (kołek wewnątrz otworu płytki jest odciągany ukośnie w dół za pomocą śruby dociskowej). System ten zapewnia całkowicie wolną powierzchnię natarcia płytki (brak klampy od góry), co gwarantuje doskonałe, niczym niezakłócone odprowadzanie wiórów.
- W – Kształt płytki: Nóż jest przeznaczony do płytek o kształcie trygonu (W) z kątem wierzchołkowym 80° (płytki z serii WNMG 0804..).
- L – Geometria oprawki / Kąt przystawienia: Kąt przystawienia krawędzi skrawającej wynosi 95°. Pozwala to na wydajne toczenie wzdłużne oraz planowanie czoła.
- N – Kąt przyłożenia: Wynosi 0° (płytka negatywna). Płytka montowana jest prostopadle, co pozwala na jej dwustronne wykorzystanie (łącznie aż 6 krawędzi skrawających).
- R – Kierunek pracy: Prawy (Right). Nóż posuwa się w kierunku wrzeciona tokarki.
- 25 – Wysokość trzonka: Wynosi 25 mm.
- 25 – Szerokość trzonka: Wynosi 25 mm (trzonek kwadratowy 25×25 mm).
- M – Długość całkowita noża: W nomenklaturze ISO litera „M” oznacza długość dokładnie 150 mm.
- 08 – Rozmiar krawędzi płytki: Oznacza wielkość płytki o długości boku wynoszącej ok. 8 mm (dedykowany standard to WNMG 0804..).
- A – Zintegrowane chłodzenie wewnętrzne (Through-Coolant): W nowoczesnym nazewnictwie oznacza oprawkę z precyzyjnymi kanałami doprowadzającymi chłodziwo pod wysokim ciśnieniem bezpośrednio na ostrze (tzw. chłodzenie nakierowane).
