Charakterystyka

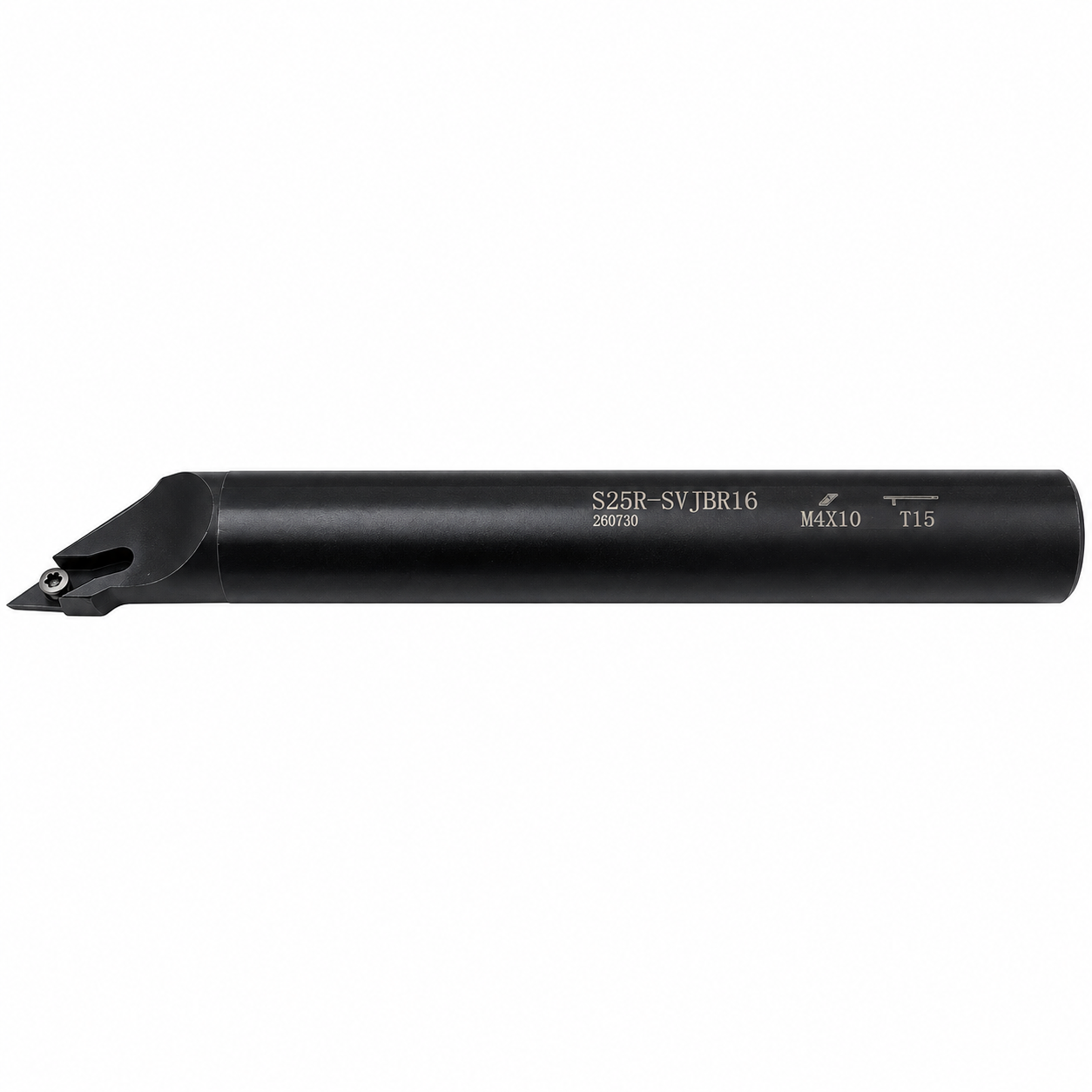

Rozszyfrowanie kodu noża ISO:
- S – Materiał wykonania trzonka. Oznacza klasyczny trzonek wykonany ze stali stopowej, ulepszonej cieplnie. Charakteryzuje się dobrą sztywnością i jest optymalnym wyborem dla standardowych wysięgów roboczych.
- 25 – Średnica trzonka noża. Określa, że średnica chwytu (okrągłego wytaczaka) wynosi dokładnie ∅ 25 mm.
- R – Długość całkowita narzędzia
- Litera „R” w normie ISO dla narzędzi wewnętrznych określa długość całkowitą korpusu, która wynosi dokładnie 250 mm.
- S – System mocowania płytki skrawającej
- Informuje o typie mocowania „Screw Lock” (system S). Płytka jest osadzana bezpośrednio w gnieździe i blokowana centralną śrubą z łbem stożkowym. Gwarantuje to doskonałą przestrzeń na swobodne odprowadzanie wiórów z wnętrza otworu.
- V – Kształt płytki skrawającej. Określa kształt dedykowanej płytki. Współpracuje z płytkami rombowymi o bardzo ostrym kącie wierzchołkowym wynoszącym 35° (płytki typu VBMT lub VCMT).
- J – Kąt przystawienia oprawki do materiału
- Informuje, że kąt przystawienia wynosi dokładnie 93°. To najpopularniejsza geometria do obróbki wykańczającej oraz toczenia detali o cienkich ściankach, ponieważ minimalizuje siły promieniowe wypychające nóż.
- B – Kąt przyłożenia płytki
- Określa, że nóż współpracuje z płytkami o dodatnim kącie przyłożenia wynoszącym 5° (płytki z literą B na drugiej pozycji, np. VBMT).
- R – Kierunek pracy (Wersja wykonania)
- Oznacza oprawkę prawotnącą (Right-hand). W przypadku toczenia wewnętrznego nóż prawy wchodzi w otwór kręcącego się detalu standardowo (zgodnie z obrotami wrzeciona M03).
- 16 – Rozmiar gniazda płytki (Długość krawędzi). Określa nominalną wielkość płytki skrawającej. Nóż pasuje pod niezwykle popularne płytki o długości boku ok. 16 mm (dokładne oznaczenie to VBMT 1604.. lub VCMT 1604..).
