Charakterystyka

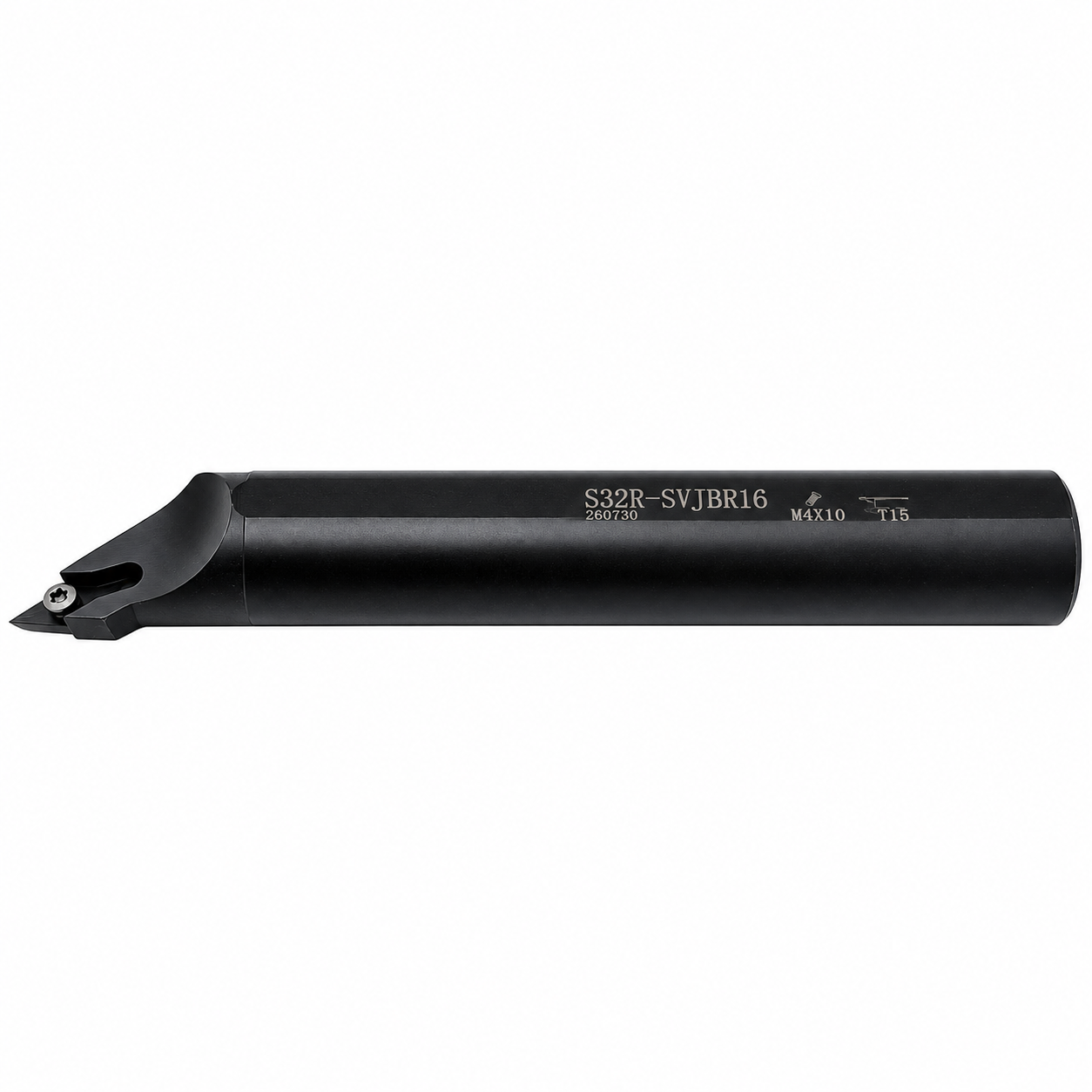

Rozszyfrowanie kodu noża ISO:
S – Materiał wykonania trzonka. Oznacza trzonek wykonany z wysokojakościowej stali stopowej. Zapewnia optymalną sztywność i stabilność podczas obróbki otworów.
32 – Średnica trzonka noża. Określa, że średnica okrągłego chwytu wynosi dokładnie ∅ 32 mm. Dzięki większej grubości niż model S25, ten nóż jest znacznie sztywniejszy i pozwala na pracę przy większym wysięgu bez wpadania w wibracje.
R – Długość całkowita narzędzia.W normie ISO dla narzędzi wytaczarskich litera „R” określa długość całkowitą korpusu, która wynosi dokładnie 200 mm.
S – System mocowania płytki skrawającej. Informuje o typie mocowania „Screw Lock” (system S). Płytka jest blokowana centralną śrubą dociskową Torx. Ten system pozostawia wokół gniazda bardzo dużo wolnej przestrzeni, co jest kluczowe dla swobodnego odprowadzania wiórów z wnętrza otworu.
V – Kształt płytki skrawającej. Określa, że nóż współpracuje z płytkami rombowymi o ostrym kącie wierzchołkowym wynoszącym 35° (płytki typu VBMT lub VCMT).
J – Kąt przystawienia oprawki do materiału. Informuje, że kąt przystawienia wynosi dokładnie 93°. Taka geometria doskonale sprawdza się przy wytaczaniu dokładnym i wykańczającym, ponieważ kieruje siły skrawania wzdłuż osi narzędzia i minimalizuje ryzyko drgań.
B – Kąt przyłożenia płytki. Określa, że nóż współpracuje z płytkami o dodatnim kącie przyłożenia wynoszącym 5° (płytki z literą B na drugiej pozycji, np. VBMT).
R – Kierunek pracy (Wersja wykonania). Oznacza oprawkę prawotnącą (Right-hand). Narzędzie jest przeznaczone do standardowej obróbki wewnętrznej przy obrotach wrzeciona w lewo (M03).
16 – Rozmiar gniazda płytki (Długość krawędzi). Określa nominalną wielkość płytki skrawającej. Nóż pasuje pod bardzo popularne na rynku płytki o wielkości boku ok. 16 mm (dokładne oznaczenie płytki to VBMT 1604.. lub VCMT 1604..).
