Charakterystyka

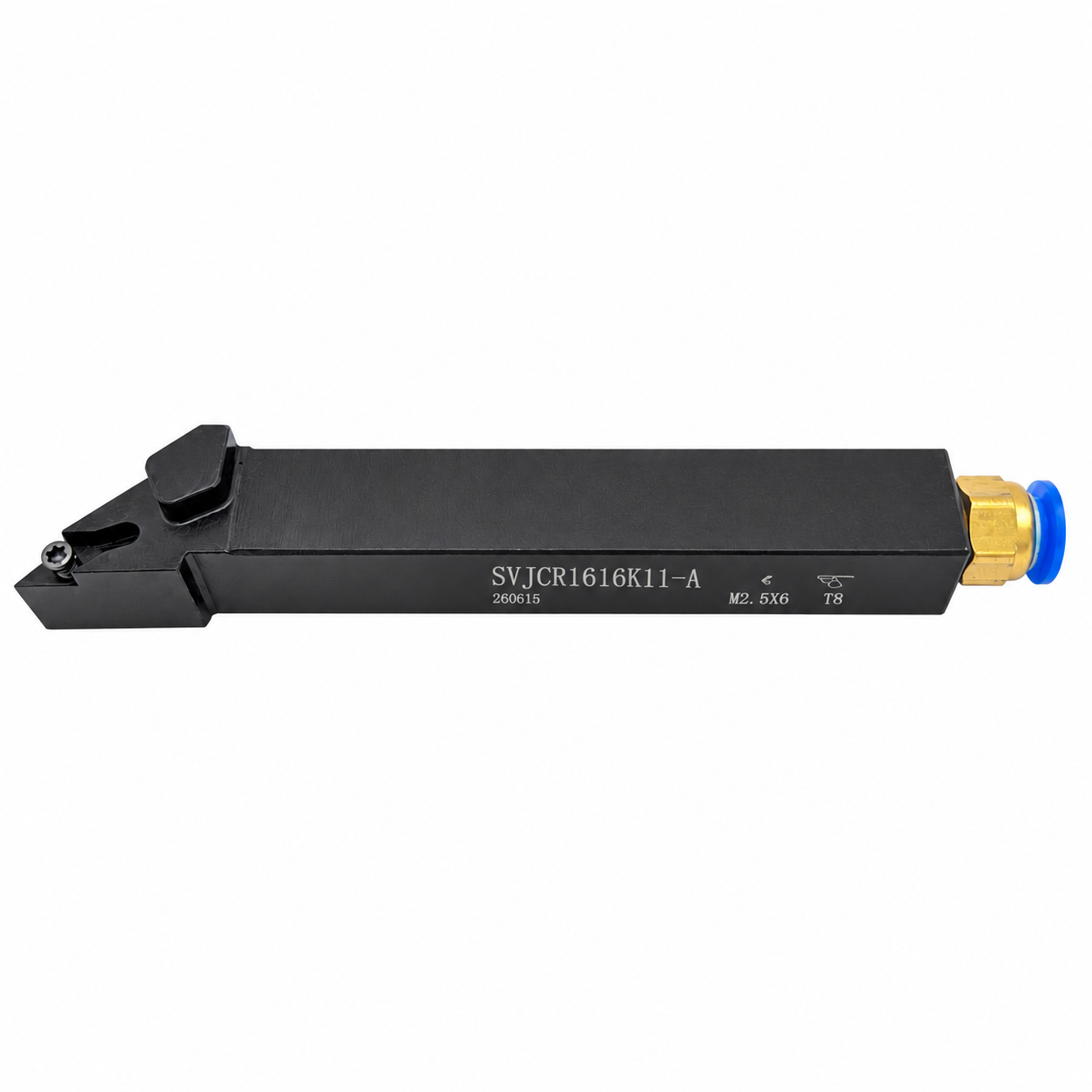

Rozszyfrowanie kodu noża (zgodnie z normą ISO):
- S – System mocowania płytki: Oznacza mocowanie śrubowe (Screw lock). Śruba przechodzi przez centralny otwór w płytce i dociska ją bezpośrednio do gniazda. System ten nie posiada klampy dociskowej od góry, co zapewnia idealną, całkowicie wolną przestrzeń dla odprowadzania wiórów.
- V – Kształt płytki: Nóż jest przeznaczony do płytek o kształcie romboidalnym ostrokątnym (V) z kątem wierzchołkowym wynoszącym 35° (np. najpopularniejsze płytki VCMT 1103..).
- J – Geometria oprawki / Kąt przystawienia: Kąt przystawienia krawędzi skrawającej wynosi 93°. Taka konstrukcja doskonale sprawdza się podczas precyzyjnego toczenia kopiowego, profilowania wąskich podcięć oraz toczenia wzdłużnego.
- C – Kąt przyłożenia płytki: Wynosi 7° (płytka pozytywna). Oznacza to, że boki płytki są fabrycznie podcięte. Generuje to znacznie mniejsze opory skrawania niż w przypadku płytek negatywnych, co zmniejsza ryzyko drgań na mniej sztywnych maszynach.
- R – Kierunek pracy (wersja): Prawy (Right). Nóż pracuje przemieszczając się od konika w stronę wrzeciona (od prawej do lewej strony operatora).
- 16 – Wysokość trzonka: Wynosi 16 mm.
- 16 – Szerokość trzonka: Wynosi 16 mm (trzonek kwadratowy o przekroju 12×12 mm, idealny na małe tokarki warsztatowe lub automaty tokarskie typu szwajcarskiego).
- H – Długość całkowita noża: Litera „H” w standardzie ISO definiuje długość wynoszącą dokładnie 100 mm.
- 11 – Rozmiar krawędzi płytki: Oznacza długość boku płytki rombowej wynoszącą 11 mm (dedykowana seria płytek to VC.. 1103..)
- A – Zintegrowane chłodzenie wewnętrzne (Through-Coolant): W nowoczesnym nazewnictwie oznacza oprawkę z precyzyjnymi kanałami doprowadzającymi chłodziwo pod wysokim ciśnieniem bezpośrednio na ostrze (tzw. chłodzenie nakierowane).
