Charakterystyka
Rozszyfrowanie kodu głowicy (zgodnie z normą ISO):

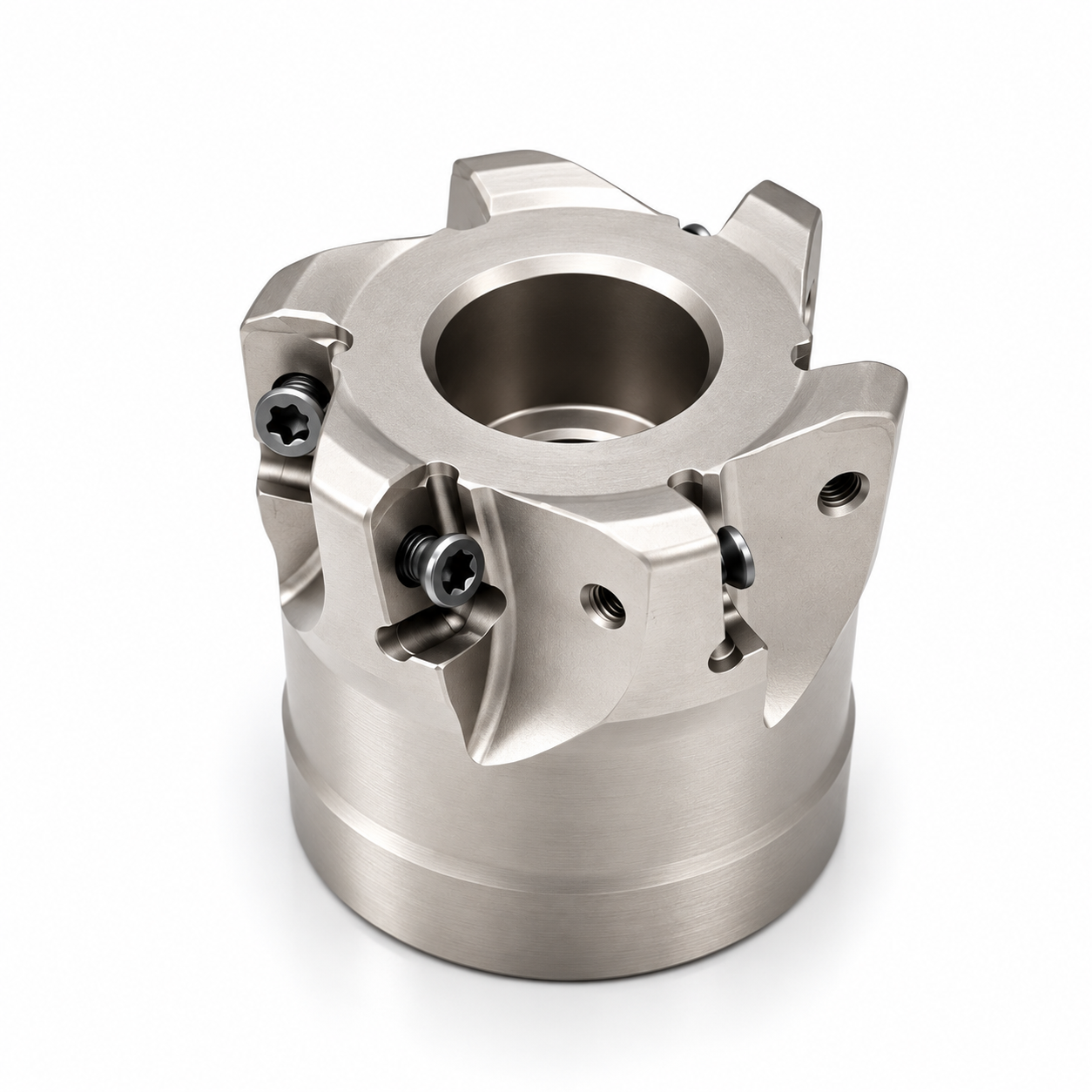

- TXN03R – Oznaczenie serii wysokowydajnych głowic frezarskich typu High Feed / Fast Feed (do szybkich posuwów). Służy do zgrubnego planowania powierzchni, frezowania kieszeni, kopiowania oraz interpolacji.
- 040 – Średnica robocza (skrawania) freza wynosi dokładnie 40 milimetrów.
- M16.0 – Średnica otworu mocującego (osadczego) wynosi 16 milimetrów. Głowicę nasadza się na standardowy trzpień zabierakowy (np. FMB16).
- E – Kod podziałki ostrzy. Oznacza wersję z gęstym podziałem zębów (Close pitch), co pozwala na uzyskanie bardzo wysokiej wydajności minutowej.
- 06 – Liczba ostrzy. Głowica mieści na swoim obwodzie dokładnie 6 płytek skrawających
- Średnica zewnętrzna (DC/DCX): 40 mm
- Średnica mocowania (DCONMS): 16 mm
- Wysokość całkowita głowicy (OAL/LF): 40 mm
- Maksymalna głębokość skrawania (APMX): 1,0 mm (wynika z technologii High Feed – zbiera się małą warstwę, ale przy ogromnym posuwie)
- Dedykowane płytki wymienne: Dwustronne, 4-ostrzowe płytki z serii LNMU0303… (np. LNMU0303ZER)
